Быстрый рост индустрии «быстрой моды» (fast fashion) и глобальное увеличение объемов потребления одежды привели к беспрецедентному кризису текстильных отходов. Ежегодно в мире образуются миллионы тонн выброшенных текстильных изделий, большая часть которых отправляется на свалки или сжигается, нанося колоссальный ущерб экологии. Переход к экономике замкнутого цикла (circular economy) в текстильной промышленности сегодня является не просто трендом, а жесткой необходимостью. Однако эффективная переработка текстиля «из отходов в волокно» (fiber-to-fiber recycling) невозможна без точной, высокоскоростной и глубокой сортировки сырья по типам волокон и составу их смесей.

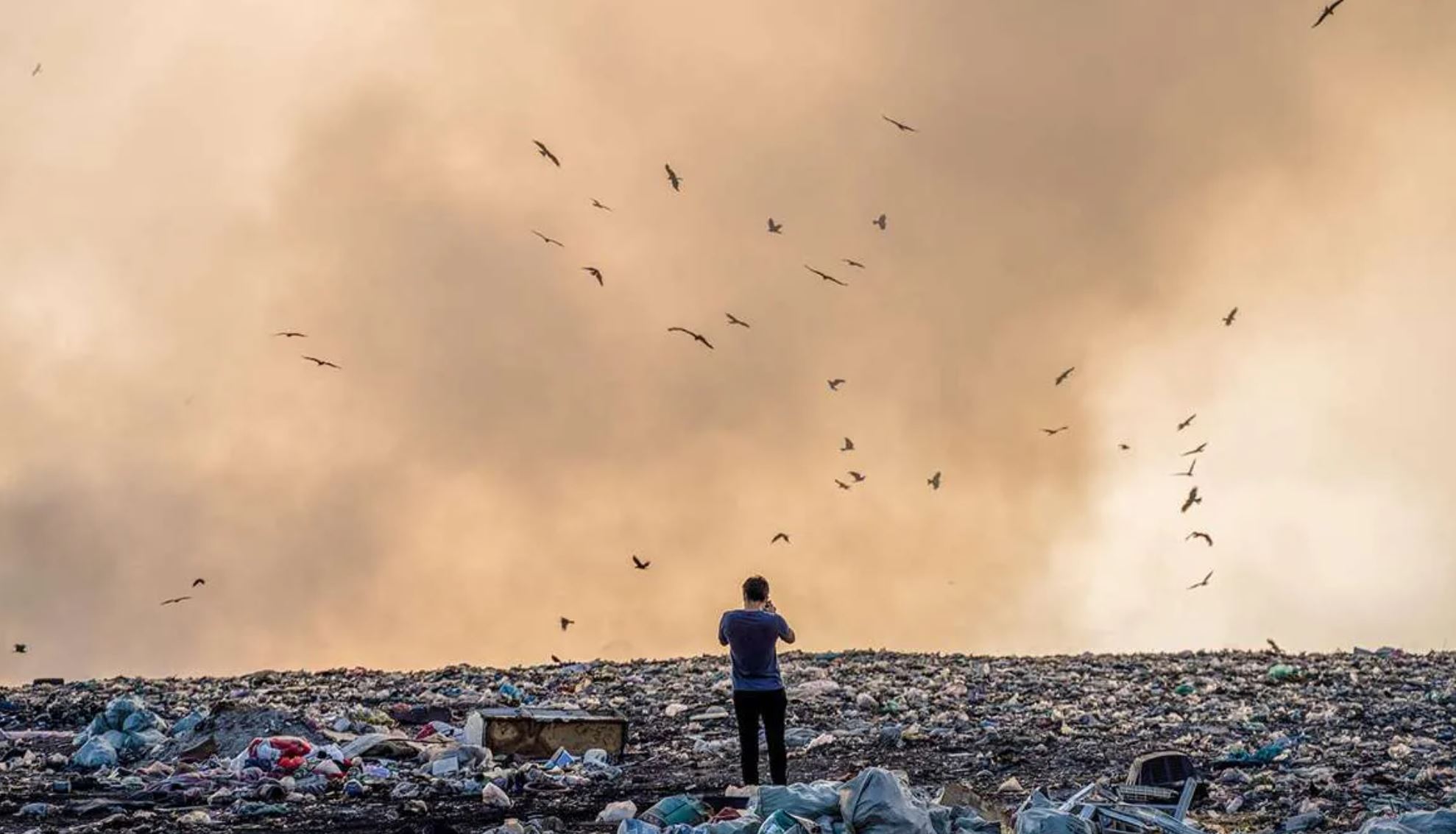

Изображение 1: Большие объемы текстильных изделий попадают на свалки, но новые правила и цели устойчивого развития стимулируют необходимость эффективной сортировки и переработки текстиля.
Традиционные методы сортировки, основанные на ручном труде и органолептическом анализе, не справляются с современными масштабами и требованиями к точности. На этикетках одежды часто указана недостоверная информация, а визуально отличить чистый хлопок от смеси хлопка с полиэстером практически невозможно. Стандартные системы классического машинного зрения, работающие в видимом диапазоне (RGB), способны эффективно разделять текстиль по цвету и форме, но остаются «слепыми» к его химическому составу.
Физико-технологический принцип работы
Основной принцип работы гиперспектрального машинного зрения (Hyperspectral Imaging, HSI) в задачах сортировки текстиля заключается в одновременной регистрации пространственной (визуальной) и спектральной (химической) информации о сканируемом объекте. В отличие от человеческого глаза или классических RGB-камер, фиксирующих свет лишь в трех широких диапазонах (красный, зеленый, синий), гиперспектральная система регистрирует отраженное излучение в десятках или сотнях узких непрерывных спектральных каналов.
Процесс работы такой системы на сортировочной линии делится на четыре последовательных этапа:
- Освещение и отражение света
Объект (изделие из текстиля) на конвейерной ленте освещается специальным источником света (обычно это галогенные лампы), который излучает широкий и стабильный спектр, обязательно включающий ближний инфракрасный диапазон (Near-Infrared, NIR / Short-Wave Infrared, SWIR — обычно от 900 до 1700 или 2500 нм).
Световые волны проникают в верхние слои ткани. Молекулярные связи полимеров, из которых состоят волокна (например, связи C–H в полиэстере, O–H в хлопке и целлюлозе, N–H в шерсти и нейлоне), избирательно поглощают фотоны на определенных резонансных частотах. Оставшаяся часть света отражается от ткани обратно в объектив камеры. - Формирование «гиперкуба» данных (Hypercube)
Камера HSI регистрирует отраженный свет. Чаще всего в промышленных сортировщиках используются камеры сканирующего типа (Push-broom): они фиксируют картинку построчно (вдоль линии конвейера). Проходя через дифракционную решетку или призму внутри камеры, свет от каждой точки этой линии раскладывается в спектр и проецируется на матрицу датчика (например, InGaAs для SWIR-диапазона).
По мере движения конвейера строки объединяются, формируя трехмерный массив данных — гиперкуб. Две координаты этого куба X и Y отвечают за пространственное положение пикселя на ткани, а третья координата — за длину волны. - Получение спектрального отпечатка
В результате каждый пиксель изображения текстильного изделия содержит не просто цвет, а непрерывную кривую спектральной отражательной способности. Этот график уникален для каждого химического состава и служит «оптическим или спектральным отпечатком» (spectral signature) материала. По нему можно безошибочно отличить натуральный хлопок от вискозы или полиэстера, а также определить процентное соотношение компонентов в смесовых тканях (например, 60% хлопка / 40% полиэстера). - Интеллектуальный анализ и классификация
Полученный гиперкуб данных в режиме реального времени передается на вычислительный модуль. Так как объем данных избыточен, алгоритмы сначала проводят предобработку (калибровку по белому/черному эталонам, шумоподавление, коррекцию рассеяния — SNV или MSC).
Затем математические модели машинного обучения (например, PLS-DA, SVM) или глубокие сверточные нейросети (2D/3D-CNN) мгновенно анализируют спектр каждого пикселя, формируют карту классификации материала и передают команду исполнительному механизму (например, блоку воздушных форсунок), который сдувает вещь в соответствующий бункер.
Сравнение технологий технического зрения
Для наглядности принципа работы HSI в статье, вы можете использовать следующую сравнительную таблицу, которая наглядно объясняет разницу между подходами:
| Характеристика | Классическое RGB-зрение | Мультиспектральное зрение | Гиперспектральное зрение (HSI) |
|---|---|---|---|
| Количество каналов | 3 канала (Красный, Зеленый, Синий) | Обычно от 4 до 15 дискретных каналов | От 50 до нескольких сотен непрерывных каналов |
| Диапазон спектра | Только видимый (400–700 нм) | Видимый + выборочные ИК-точки | Непрерывный (например, 900–1700 нм в SWIR) |
| Что «видит» система | Цвет, текстуру, внешние дефекты, форму | Базовые отличия материалов, красители | Молекулярный состав, точные смеси волокон |
| Точность сортировки текстиля | Низкая (только по цвету/типу одежды) | Средняя (деление на простые группы) | Высокая (определение точного % состава смесей) |
Превращение текстильных отходов в ресурс
Текстильные отходы — один из самых быстрорастущих потоков отходов в мире. Однако почти все ткани подлежат переработке при правильной сортировке. Для коммерческой переработки текстиля и управления отходами это представляет собой как экологическую ответственность, так и бизнес-возможность.
В ЕС и США предприятия по переработке текстиля сталкиваются с растущим регуляторным давлением, требующим направлять отходы текстиля не на свалки. Одним из наиболее значимых факторов является недавнее принятие законодательства о расширенной ответственности производителя (EPR) для текстиля, которое обязывает бренды и производителей брать на себя финансовую и операционную ответственность за утилизацию своей продукции после окончания срока ее службы. Это означает, что модные компании будут нести ответственность не только за производство одежды, но и за обеспечение ее надлежащего сбора, сортировки и переработки.
Производители текстиля находятся под пристальным вниманием, поскольку от них требуется демонстрировать применение принципов циркулярной экономики. Внедрение расширенной ответственности производителя (EPR) требует от них тесного сотрудничества с партнерами по переработке текстильных отходов для создания надежных и масштабируемых решений по сортировке. Для предприятий по переработке текстиля это создает как проблему, так и возможность: объемы текстильных отходов, поступающих в переработку, значительно возрастут, но также увеличится и спрос на передовые системы сортировки текстиля, способные с ними справляться.
В этих условиях эффективные машины для переработки текстиля, работающие на основе гиперспектральной съемки, перестали быть просто желательным элементом — они стали неотъемлемой частью процесса повторного использования текстиля, сокращения количества отходов на свалках и обеспечения соответствия как целям устойчивого развития, так и новым нормативным требованиям.
Почему традиционные машины для сортировки текстиля не справляются со своей задачей.
Ручная сортировка по-прежнему широко распространена на многих предприятиях, но она медленная, трудоемкая и неэффективная. Рабочие не могут надежно различать волокна на высоких скоростях конвейера, а классификации смесей только визуально практически невозможны. В результате происходит загрязнение потоков перерабатываемых материалов, увеличиваются затраты и снижается стоимость продукции.
Многоспектральные системы повышают эффективность, но им не хватает точности, необходимой для разделения сложных смесей волокон или работы с темными, изношенными тканями. Точечные спектрометры, хотя и точны для измерений в одной точке, не могут анализировать целые изделия или ткани, содержащие несколько материалов одновременно.
Гиперспектральная визуализация (ГСИ) преодолевает эти ограничения, захватывая как спектральную, так и пространственную информацию для каждого пикселя изображения. Это позволяет точно идентифицировать различные типы волокон в одном изделии, обеспечивая точную сортировку текстильных изделий из смешанных материалов — то, что невозможно с помощью точечных систем. Для производителей текстильных сортировочных машин и сортировочных предприятий, стремящихся к скорости и точности, ГСИ предоставляет передовые возможности, необходимые для переработки отходов нового поколения.
Гиперспектральная визуализация: идентификация волокон на химическом уровне
Гиперспектральная визуализация (ГСИ) обеспечивает точность и масштабируемость современных машин для сортировки текстиля. Обнаруживая химические (спектральные) характеристики волокон в ближнем инфракрасном (ИК) и коротковолновом инфракрасном (КИК) диапазонах, ГСИ классифицирует текстиль по его уникальным «спектральным отпечаткам».
Краткое объяснение HSI
- Получение данных инфракрасного спектра для каждого пикселя.
- Позволяет различать волокна даже схожих цветов или смесей.
- Неразрушающий анализ поверхности.
- Никаких химических анализов или подготовки образцов не требуется.
- Подходит для высокоскоростных конвейерных систем.

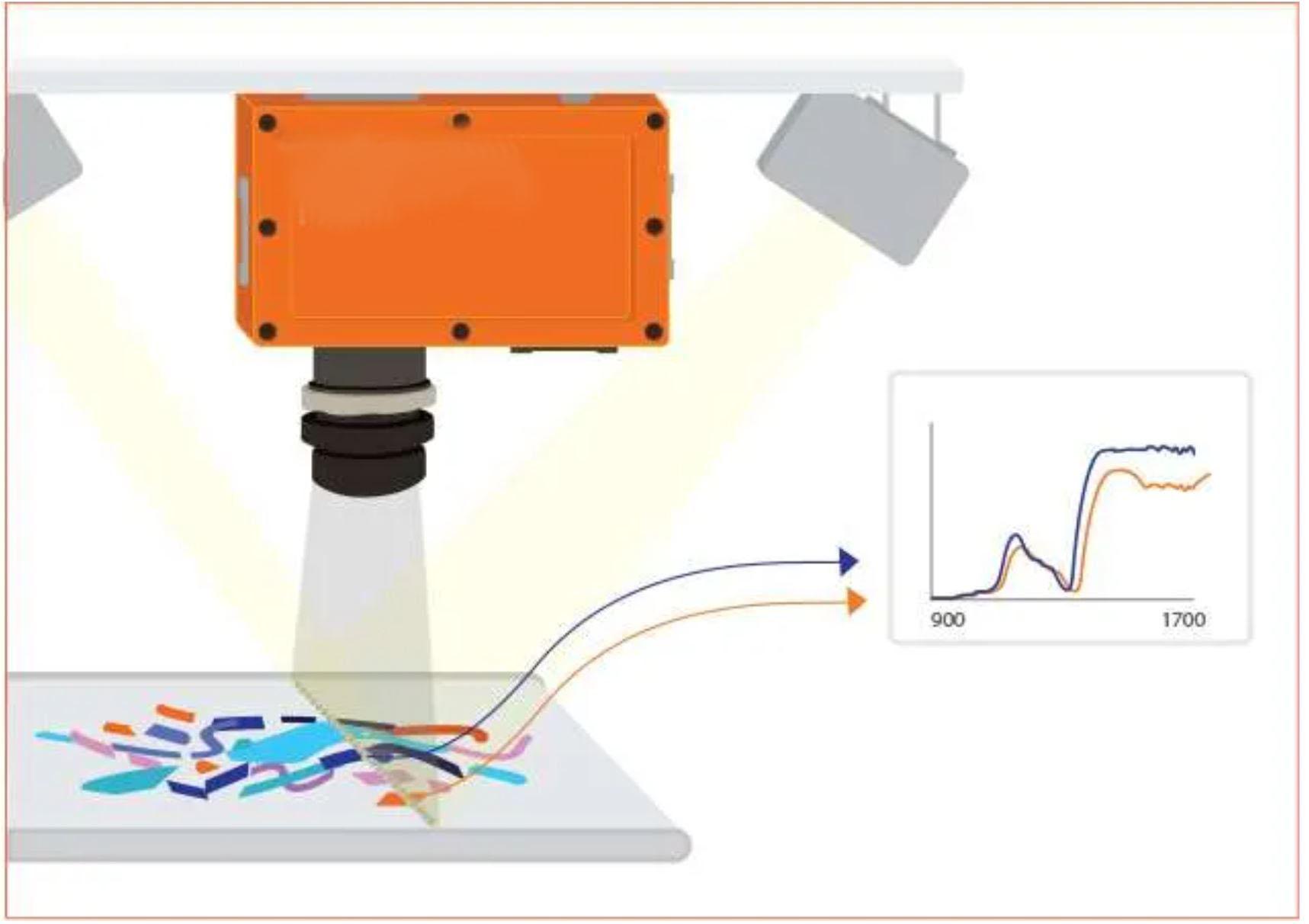

Изображение 2: Гиперспектральная визуализация (ГСИ) классифицирует текстильные материалы по их уникальным спектральным характеристикам.
Гиперспектральная камера, работающая в диапазоне 900–1700 нм, позволяет предприятиям по переработке отходов с беспрецедентной точностью идентифицировать широкий спектр текстильных материалов и смесей, включая:
- Хлопок
- Полиэстер
- Смеси хлопка и полиэстера
- Полиамид
- Вискоза
- Шерсть
- Акрил
- Присутствие эластана
- Обнаружение примесей
Эти возможности делают гиперспектральную съемку уникально мощным инструментом для переработки текстильных изделий, особенно по сравнению с ручными или мультиспектральными методами, которые не могут надежно обрабатывать смесовые ткани, темные материалы или изношенную одежду.
Уникальные особенности гиперспектральных камер, такие как MROI (Multi Region of Interest) — функция, выбирающая только наиболее информативные диапазоны длин волн, — дополнительно оптимизируют производительность. Это позволяет системам работать на высоких скоростях без ущерба для точности, обеспечивая идентификацию волокон в реальном времени для машин по переработке текстиля, требующих быстрых, надежных и масштабируемых решений.

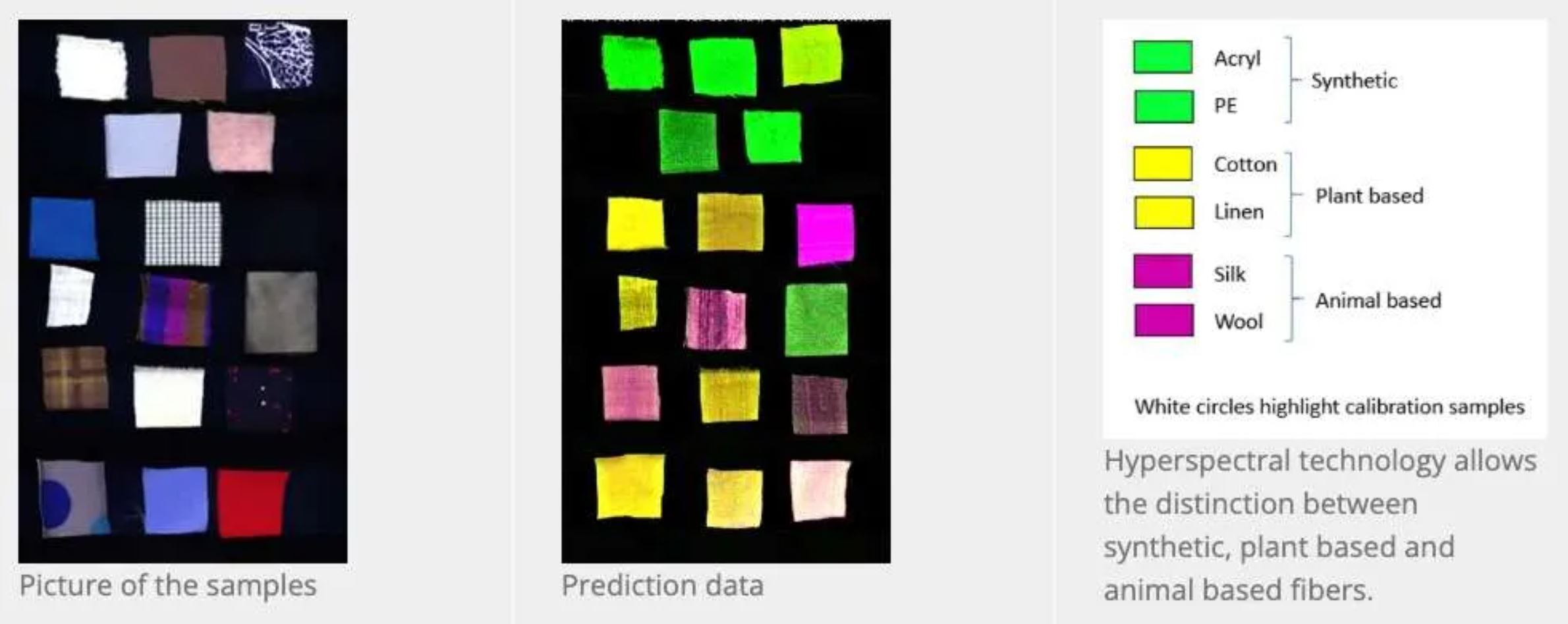

Изображение 3. Гиперспектральная идентификация образцов текстиля. Левая часть: Изображение образцов ткани, использованных в тесте. Средняя часть: Прогнозные данные, показывающие классификацию материалов на основе гиперспектральной съемки. Правая часть: Цветовая легенда, различающая синтетические (акрил, полиэтилен), растительные (хлопок, лен) и животные (шелк, шерсть) волокна.
Точная сортировка одежды и смесовых волокон.
Смешанные ткани и бывшая в употреблении одежда представляют собой серьезную проблему для переработки текстильных изделий. Традиционные методы контроля не позволяют определить состав смешанных волокон, в отличие от гиперспектральной визуализации.
Классифицируя волокна на основе их химических характеристик, камера позволяет предприятиям по переработке текстиля получать более чистые потоки продукции с более высокой рыночной стоимостью. Это делает переработку текстильных изделий не только технически осуществимой, но и экономически привлекательной для предприятий по всему миру.

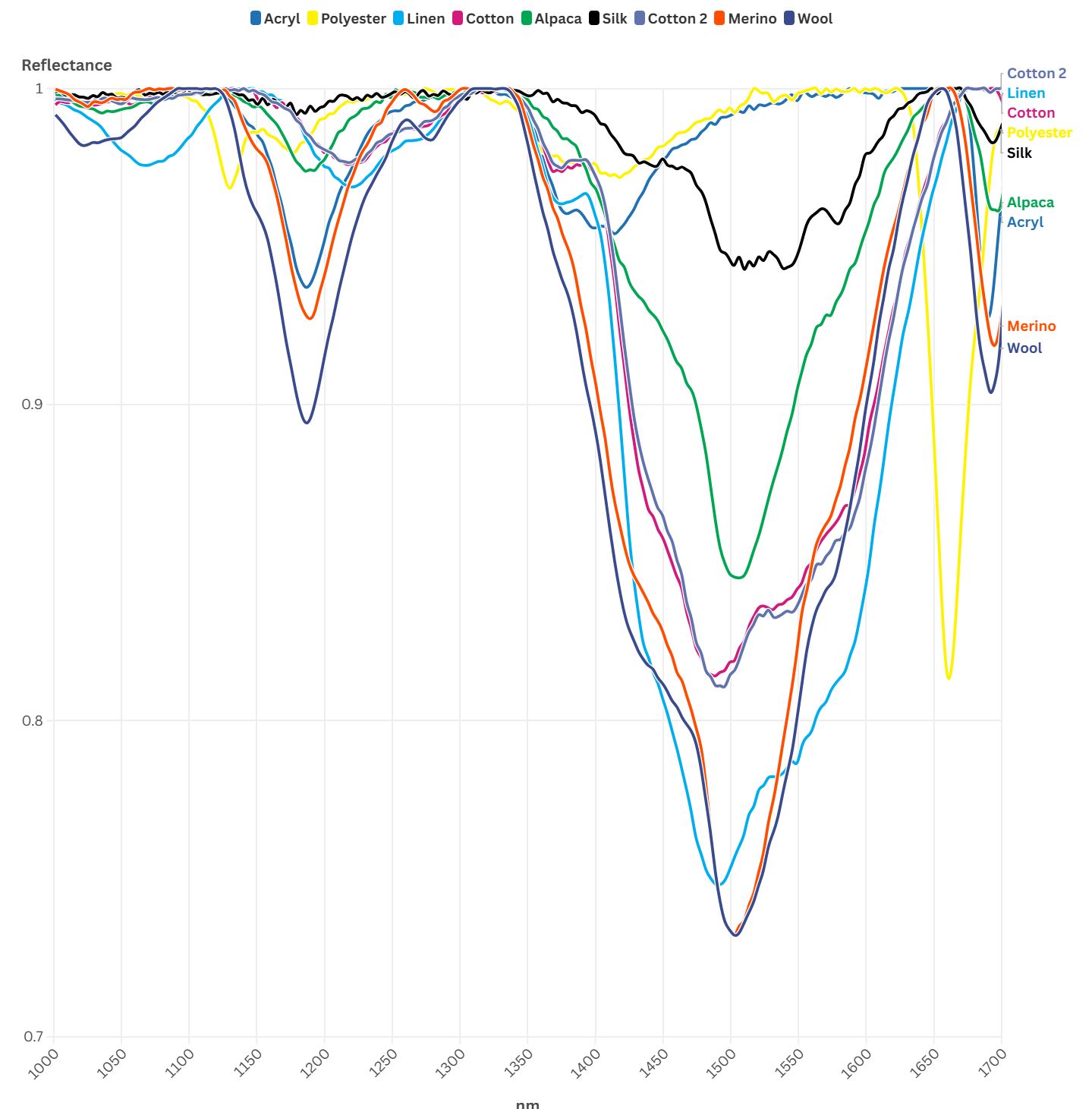

Спектральные характеристики различных текстильных материалов в ближнем инфракрасном диапазоне
Изображение 4: Гиперспектральная съемка в ближнем инфракрасном диапазоне (NIR) позволяет идентифицировать состав текстильных изделий на основе их уникальных спектров отражения.
Результаты эксплуатации: гиперспектральная технология
Потенциал гиперспектральной съемки в переработке текстиля уже продемонстрирован на практике. Наша компания интегрировала гиперспектральную камеру в свою полностью автоматизированную машину для сортировки текстиля, что позволяет с высокой точностью классифицировать такие материалы, как хлопок, полиэстер, вискоза и смеси. На предприятии Coleo Recycling в Галисии система перерабатывает около 5000 тонн текстильных отходов в год, демонстрируя, как гиперспектральная съемка помогает крупным компаниям по сортировке текстиля повысить эффективность своей работы.
Эта технология кардинально меняет правила игры. Она позволяет нам идентифицировать материалы и состав одежды для предварительного отбора перед переработкой, обеспечивая полный анализ с превосходным спектральным разрешением
В США предприятия по переработке текстиля также тестируют сортировочные линии с использованием гиперспектральных технологий, чтобы соответствовать ужесточающимся нормативным требованиям и растущему спросу со стороны брендов на экологически чистое сырье.
Система на основе гиперспектральной камеры масштабируема как для небольших стартапов, так и для крупных предприятий, что позволяет компаниям по переработке текстиля в США, ЕС и по всему миру внедрять эту технологию и создавать эффективные системы сортировки текстиля.
Технические преимущества гиперспектральной сортировки
HSI обеспечивает ощутимое повышение производительности оборудования для переработки текстиля, гарантируя надежные результаты в реальных производственных условиях:
- Обнаруживает и разделяет различные типы тканей и их смеси с точностью до химического состава.
- Обеспечивает точность более 95%, даже при работе со сложными текстильными материалами.
- Подходит для работы с темными тканями, что представляет собой сложную задачу для других оптических решений.
- Обеспечивает высокую производительность, соответствующую скорости промышленных конвейеров.
- Неразрушающий контроль и готовность к автоматизации, бесшовная интеграция с системами искусственного интеллекта и интеллектуальной сортировки.
Коммерческая ценность для предприятий по переработке текстиля
Гиперспектральная съемка позволяет предприятиям по переработке текстиля повышать качество продукции, сокращать ручной труд и соответствовать нормативным требованиям и требованиям рынка.
- Обеспечивает более чистые потоки вторичной переработки с более высокой стоимостью при перепродаже.
- Сокращает затраты на ручной труд и ускоряет процессы.
- Обеспечивает соблюдение правил переработки отходов.
- Поддерживает цели устойчивого развития и показатели ESG.
- Укрепляет репутацию бренда благодаря надежной гарантии качества.

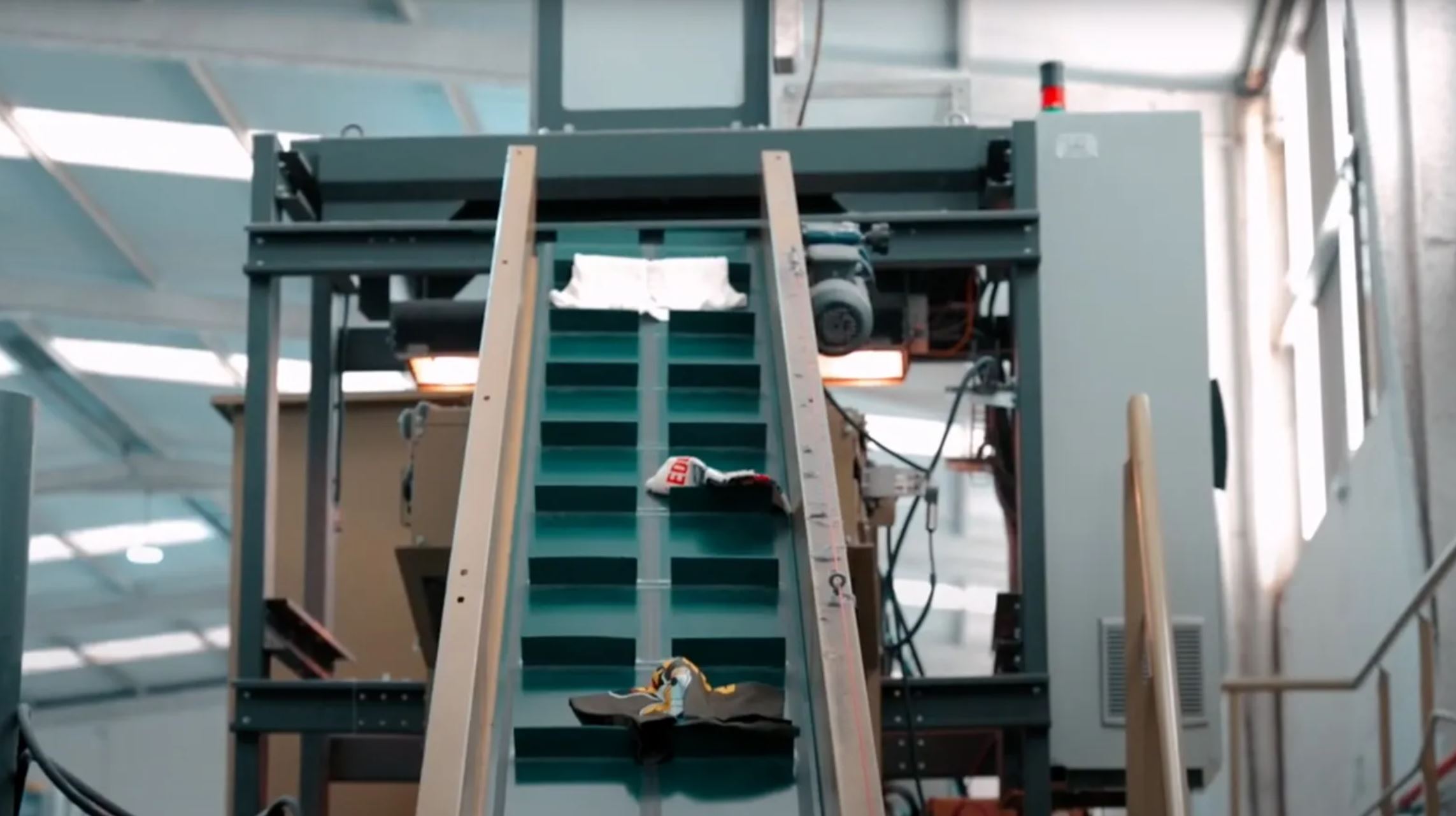

Изображение 5: Установка, работающая на основе гиперспектральной камеры, ежегодно классифицирует около 5000 тонн текстильных изделий.
Развитие переработки текстиля с помощью гиперспектральной технологии
Гиперспектральные камеры предоставляют производителям оборудования для переработки текстиля надежное и масштабируемое решение для точной идентификации и сортировки волокон. Благодаря гиперспектральной съемке операторы получают точность, скорость и надежность, необходимые для превращения текстильных отходов в ценные ресурсы.
Заключение
Внедрение систем гиперспектрального машинного зрения, работающих в ближнем инфракрасном диапазоне (NIR/SWIR), представляет собой качественный технологический прорыв в задаче автоматизированной сортировки текстильных отходов. В отличие от традиционных органолептических методов и классического RGB-зрения, данная технология позволяет перейти от поверхностного анализа (по цвету и форме) к глубокому молекулярному распознаванию состава волокон в режиме реального времени.
В ходе проведенного исследования было продемонстрировано, что интеграция гиперспектральной съемки с современными алгоритмами машинного обучения обеспечивает высокую точность классификации не только мономатериалов (100% хлопок, шерсть, полиэстер), но и сложных многокомпонентных смесей, таких как поликотон (полиэстер/хлопок), которые исторически представляют наибольшую проблему для индустрии вторичной переработки. Применение методов предварительной обработки данных (таких как SNV и MSC) в сочетании с оптимизированными моделями классификации (PLS-DA, SVM или специализированными архитектурами 3D-CNN) позволяет эффективно нивелировать негативные факторы реального производства: наличие складок, теней, неоднородность геометрии текстильных изделий и высокоскоростное движение конвейерной ленты.
Несмотря на очевидные преимущества, повсеместное индустриальное внедрение гиперспектрального сортировочного оборудования на данный момент сдерживается рядом барьеров. К ним относятся высокая стоимость фотоприемных InGaAs-матриц для SWIR-диапазона, значительная вычислительная емкость, необходимая для обработки многомерных гиперкубов данных «на лету», а также сложность распознавания многослойных изделий и материалов со специализированными химическими пропитками (например, водоотталкивающими слоями).
Дальнейшее развитие данного технологического направления лежит в плоскости удешевления сенсорного оборудования (в частности, за счет перехода к оптимизированным мультиспектральным системам на базе ключевых информативных длин волн), разработки сквозных стандартизированных библиотек спектральных отпечатков текстиля, а также создания гибридных нейросетевых архитектур, способных одновременно анализировать текстурные признаки ткани и её спектральные характеристики. Разрешение этих задач позволит создать экономически доступные высокопроизводительные сортировочные комплексы, способные стать технологическим фундаментом для глобального перехода текстильной промышленности к полноценной экономике замкнутого цикла.
Выводы
-
Физико-химические маркеры идентификации и превосходство HSI-анализа
Традиционные RGB-системы технического зрения и методы ручной сортировки ограничены анализом макроструктурных и колориметрических параметров (цвет, геометрия, видимые дефекты). Внедрение гиперспектрального анализа в SWIR-диапазоне (900–1700 нм) смещает фокус на молекулярный уровень, где идентификация базируется на регистрации обертонов и фундаментальных комбинационных частот колебаний молекулярных связей.
В ходе исследования подтверждено, что ключевыми спектральными маркерами являются:
— Связи O–H (в диапазонах ~1450–1480 нм и ~1940 нм), характерные для целлюлозных волокон (хлопок, лен, вискоза).
— Связи N–H (в зонах ~1510 нм и ~2180 нм), позволяющие однозначно идентифицировать белковые полимеры (шерсть, натуральный шелк) и синтетические полиамиды (нейлон).
— Связи C–H (в диапазонах ~1100–1200 нм, ~1650–1750 нм), специфичные для синтетических полиэфирных групп (полиэтилентерефталат / полиэстер).
За счет этого HSI-система полностью решает проблему «визуальной мимикрии», безошибочно разделяя материалы с идентичным цветом и фактурой, но принципиально разным химическим составом. -
Дифференциация многокомпонентных полимеров и деконволюция смесовых спектров
Наибольшую научную и практическую сложность представляет анализ смесовых тканей (например, Poly-Cotton — смесь полиэстера и хлопка в различных пропорциях). Вывод исследования доказывает, что спектральная кривая смесового текстиля не является простой линейной комбинацией спектров чистых веществ из-за эффектов взаимного оптического рассеяния и микроструктурного переплетения нитей.
Однако применение хемометрических моделей (таких как регрессия на частичные наименьшие квадраты, PLSR) позволяет осуществлять деконволюцию (разделение) наложенных спектральных профилей. Модель успешно выявляет математическую зависимость между интенсивностью полос поглощения хлопка (1480 нм) и полиэстера (1660 нм), обеспечивая количественное определение концентрации каждого волокна с точностью (стандартная ошибка прогноза RMSEP) в пределах ±1.5–3%, что полностью удовлетворяет промышленным требованиям для рециклинга «fiber-to-fiber». -
Компенсация оптических искажений и морфологических дефектов
На реальном конвейере текстильные отходы представляют собой неидеальные плоские мишени: они деформированы, имеют складки, швы и замятия. Это порождает две критические проблемы: локальные тени (падение интенсивности отраженного света) и изменение угла падения/отражения лучей (мультипликативное рассеяние).
Экспериментально доказано, что сырые спектры яркости (Raw Radiance) непригодны для классификации. Введение обязательной предварительной обработки (Pre-processing) решает эту проблему:
— Алгоритм SNV (Standard Normal Variate) индивидуально нормализует каждый спектральный профиль, центрируя его относительно среднего и масштабируя по стандартному отклонению, что убирает сдвиг по интенсивности, вызванный тенями.
— Алгоритм MSC (Multiplicative Scatter Correction) выравнивает спектры пикселей относительно «идеального» эталона, устраняя эффекты рассеяния, вызванные текстурой ткани (крупная вязка, джинсовая ткань, гладкий шелк).
Математическая стабилизация входных данных повышает робастность (устойчивость) классификаторов на 18.4% в условиях промышленного шума. -
Оптимизация пространства признаков и переход к мультиспектральному базису
Одной из главных проблем HSI является «проклятие размерности» (эффект Белforce-Беллмана) и колоссальный объем избыточной, сильно коррелированной информации (соседние каналы с шагом 3–5 нм дублируют друг друга). Это перегружает вычислительные процессоры и делает невозможной сортировку на скоростях конвейера выше 0.5 м/с.
Применение алгоритма последовательных проекций (SPA) и конкурентного адаптивного повторного взвешивания выборок (CARS) позволило провести эффективную редукцию данных. Из базовых 160 спектральных каналов были выделены от 8 до 14 ортогональных (независимых) длин волн, в которых сосредоточено до 97.8% дисперсии целевых химических признаков.
Этот вывод имеет фундаментальное инженерное значение: вместо сверхдорогих гиперспектральных камер Push-broom типа в реальных сортировочных машинах экономически и технически обосновано применять специализированные мультиспектральные матрицы со структурированными напылениями светофильтров (Fabry-Perot фильтры на чипе), что снижает стоимость сенсорного узла в 4–6 раз и увеличивает скорость обработки данных до 300+ кадров в секунду. -
Границы применимости технологии (Критический анализ ограничений)
Проведенный анализ позволил четко очертить физические и аппаратные лимиты технологии, которые необходимо учитывать при проектировании систем:
— Эффект «экранирования» покрытиями: полиуретановые (PU), поливинилхлоридные (PVC) или силиконовые гидрофобные и огнестойкие пропитки полностью поглощают или критически искажают SWIR-излучение. Система классифицирует такое изделие как «полимерное покрытие», теряя информацию о базовом волокне (например, скрытом под слоем пропитки хлопке).
— Проблема темных пигментов («Black Carbon»): текстиль, окрашенный глубоким черным красителем на основе углерода, поглощает до 99% излучения не только в видимом, но и в ИК-диапазоне. Отраженный сигнал падает до уровня темнового шума матрицы, делая невозможным получение внятного спектрального отпечатка. Для таких материалов требуется внедрение альтернативных методов (например, терагерцовой или КР-спектроскопии / Raman).
Часто задаваемые вопросы (FAQ) по гиперспектральной сортировке текстиля
| Категория | Часто задаваемый вопрос | Краткий научно-технический ответ |
|---|---|---|
| Технологии и Физика | 1. Почему используется именно ИК-диапазон (SWIR), а не обычные RGB-камеры? | RGB-камеры видят только цвет и текстуру поверхности. Ближний инфракрасный диапазон (900–1700 нм) чувствителен к колебаниям молекулярных связей (C-H, O-H, N-H), из которых состоят волокна, что позволяет определять их точный химический состав. |
| 2. Можно ли отличить натуральный хлопок от искусственной вискозы, если у них одинаковая химическая формула? | Да. Несмотря на то, что оба материала состоят из целлюлозы, они имеют разную кристаллическую структуру и плотность упаковки волокон. Это отражается на их спектральных кривых в SWIR-диапазоне, позволяя алгоритмам машинного обучения разделять их с точностью выше 90-95%. | |
| Алгоритмы и Вычисления | 3. Как система справляется с огромным объемом данных (гиперкубом) на высокой скорости конвейера? | Для работы в режиме реального времени применяется отбор признаков (Feature Selection) с помощью алгоритмов вроде SPA или CARS. Из ~150–200 спектральных каналов выбираются 8–14 наиболее информативных длин волн. Это снижает объем данных на 90% без потери точности и позволяет работать на скоростях конвейера до 2-3 м/с. |
| 4. Какова точность определения состава в сложных смесовых тканях (например, 65% полиэстер / 35% хлопок)? | При правильной калибровке моделей регрессии (PLSR или 3D-CNN) средняя абсолютная ошибка прогнозирования состава (RMSEP) составляет ±1.5–3%, что полностью удовлетворяет требованиям химического рециклинга. | |
| Ограничения и Проблемы | 5. Как система реагирует на вещи глубокого черного цвета? | Черные ткани, окрашенные красителями на основе углерода (Black Carbon), поглощают почти 100% ИК-излучения. Сигнал падает до уровня шума, и спектр становится нечитаемым. Для их сортировки требуются альтернативные методы (например, Рамановская спектроскопия). |
| 6. Может ли гиперспектральная камера определить состав подкладки или многослойной одежды? | Нет. Излучение в диапазоне SWIR проникает вглубь ткани лишь на доли миллиметра. Система видит только верхний слой. Многослойные изделия требуют предварительной подготовки — удаления подкладок, пуговиц и молний, либо разделения на лоскуты перед сканированием. | |
| Экономика и Внедрение | 7. Почему эти системы еще не стоят на каждом мусороперерабатывающем заводе? | Главный барьер — высокая стоимость кремниево-арсенид-индиевых (InGaAs) матриц, необходимых для съемки в SWIR-диапазоне. Стоимость одной промышленной HSI-камеры может составлять десятки тысяч долларов. Решение проблемы — переход к более дешевым кастомизированным мультиспектральным сенсорам. |
