Системы машинного зрения для автономного обеспечения качества: замыкание цикла, а не выставление отметок

На каждом предприятии, где есть отдел контроля качества, постоянно возникают проблемы: царапины на поверхности, недостаточное заполнение полости, неправильно расположенная этикетка. Традиционные системы отмечают каждую проблему по отдельности и передают ее специалисту для решения.

Проблема в том, что система маркировки рассматривает каждый дефект как изолированное событие, а не как сигнал. Одна царапина — это бракованная деталь. Увеличение количества царапин на одном и том же инструменте — это проблема технического обслуживания, которая может перерасти в гораздо более серьезную. Системы, созданные только для обнаружения и оповещения, не имеют механизма для такого различения, поэтому улучшение качества продукции во многом по-прежнему зависит от того, заметит ли кто-то закономерность в электронной таблице спустя несколько дней.

Цена проблем с качеством, которые никто не выносит на панель управления

Затраты на обеспечение качества, как известно, трудно оценить в полной мере. Разработанная система учета затрат на качество, являющаяся отраслевым стандартом для разделения этих затрат на предотвращение, оценку и внутренние и внешние сбои, существует именно потому, что значительная часть этих расходов скрыта в браке, доработках, гарантийных претензиях и часах работы службы поддержки клиентов, затраченных на обработку жалоб.

На конвейерной линии обнаруженный дефект полезен только в том случае, если кто-то предпримет действия до того, как продукт переместится на следующую линию. Замыкание цикла означает, что система на основе искусственного интеллекта сама отбраковывает изделие, корректирует процесс или своевременно оповещает оператора о возникшей проблеме.

Качественные данные, полученные в момент проверки, часто являются единственным документом, позволяющим установить первопричину дефекта, однако на большинстве предприятий эти данные хранятся в лог-файле, а не используются в процессе, который изначально и вызвал проблему.

Система компьютерного зрения все меньше фокусируется на выявлении ошибок и все больше — на их предотвращении. Она действует как непрерывный механизм обратной связи, помогая стабилизировать процессы, которые в противном случае могли бы со временем ухудшиться.

Что на самом деле делает система управления качеством с замкнутым циклом?

Система управления качеством с замкнутым циклом не ограничивается классификацией. Она направляет данные о качестве обратно в процессы управления качеством, которые регулируют саму производственную линию: корректировка параметров оборудования, пометка партии поставщика для проверки или запуск заявки на техническое обслуживание до того, как изношенный инструмент произведет еще сотню дефектных деталей.

В настоящей системе управления качеством с замкнутым циклом каждая проверка рассматривается как возможность узнать что-то о процессе, а не только о детали. Именно это отличие — замыкание цикла, а не просто поднятие флажка — выделяет современный подход визуального общего интеллекта среди инструментов машинного зрения, которые он заменяет.

• Обнаружение: выявление дефекта и классификация его типа с той же точностью, что и у квалифицированного инспектора, на производственной скорости.
• Диагностика: сопоставление дефекта с данными о станке, инструменте и поставщике для выявления вероятной причины.
• Примите решение: определите, требует ли обнаруженная ошибка корректировки параметров, приостановки партии или просто регистрации замечания.
• Действие: автоматически перенести запрос на корректировку, приостановку или оповещение в систему управления или в очередь нужного сотрудника.

Автономный контроль качества: от обнаружения до принятия решений

Автономный контроль качества отличается от автоматизированного контроля качества одним важным моментом. Автоматизированный контроль размещает камеру и фиксированный набор правил там, где раньше проводились визуальные проверки, сравнивая каждую деталь с одним и тем же статическим порогом. Автономный контроль качества добавляет уровень логического мышления, оценивая значение дефекта для процесса, а не просто сообщая о его наличии. Таким образом, инженеры по качеству тратят меньше времени на отслеживание отдельных заявок и больше времени на принятие решений, которые действительно в них нуждаются.

Благодаря платформе на основе компьютерного зрения, такой состав можно описать простым языком, а не закодировать вручную построчно, а затем оставить работать в соответствии со специфическими стандартами качества, которым должен соответствовать завод или производственная линия, будь то допуск на внешний вид автомобильной панели или размерные характеристики обработанной детали.

Это позволяет проводить проверки качества, основываясь на логике перед составлением отчета. Вместо того чтобы инспекторы-люди отмечали каждую аномалию для проверки, система определяет, какие отклонения имеют значение, и реагирует только на них.

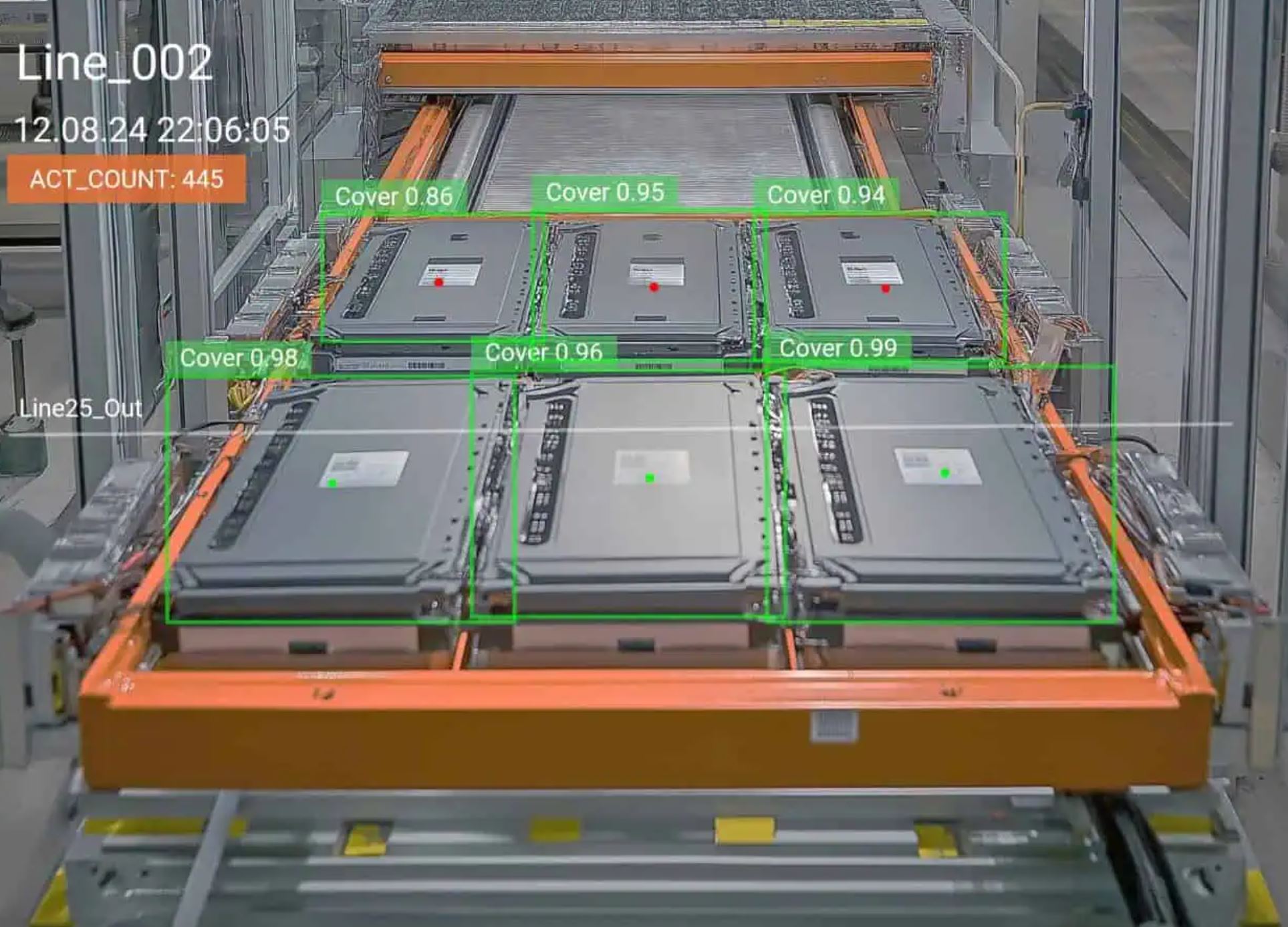

Замкнутые циклы управления качеством на производственной линии: считывание данных в реальном времени

Замкнутые циклы контроля качества работают только в том случае, если решение принимается достаточно быстро, чтобы иметь значение. Тенденция дефектов, обнаруженная в конце смены, представляет интерес; та же тенденция, обнаруженная в первых двадцати деталях партии, позволяет принимать меры. Обработка данных в реальном времени вблизи камеры, с использованием тех же принципов периферийного ИИ, которые уже широко распространены на высокоскоростных линиях, позволяет поддерживать цикл принятия решений достаточно тесным, чтобы вмешаться до того, как вся партия будет потеряна.

Это та же логика, которая позволяет производителям автомобилей выявлять дефекты покраски или выравнивания до того, как они достигнут следующих ста автомобилей на конвейере, а не после того, как вся продукция смены уже покинула завод. Передача этих же данных в режиме реального времени в автоматизированную систему контроля качества позволяет заводу постоянно улучшать качество, вместо того чтобы проверять его постфактум.

Качество поставщиков и аргументы в пользу выявления проблем на ранних этапах добычи

Качество продукции поставщиков — одна из наиболее распространенных «слепых зон» в замкнутом цикле, поскольку большая часть контроля происходит на этапе окончательной сборки, спустя долгое время после того, как дефектный компонент попал на завод. Специалист, анализирующий закономерности дефектов, может отследить повторяющийся дефект до конкретной партии поставщика, а не только до конкретного оборудования, и внести эту информацию в оценочные карты поставщиков так же, как он бы отметил изношенный инструмент.

Это устраняет проблему, с которой бережливые цепочки поставок боролись годами: выявление некачественной партии компонентов до того, как она превратится в некачественную партию готовой продукции.

Нормативно-правовые требования: почему медицинские изделия не могут просто пометить как проблемные и забыть о них

В немногих отраслях так наглядно показаны издержки выявления дефектов без замыкания цикла контроля, как в производстве медицинских изделий. Согласно данным инспекций FDA, недостатки, выявленные в ходе корректирующих и профилактических мероприятий, остаются одними из наиболее часто упоминаемых нарушений уже более десяти лет, в основном потому, что следователи проверяют не только то, был ли выявлен дефект, но и то, была ли фактически устранена и подтверждена его основная причина.

Это нормативное определение замкнутого цикла, и оно в равной степени применимо к производству фармацевтической продукции и медицинских изделий , как и к любой другой регулируемой производственной линии. Соответствие нормативным требованиям здесь означает демонстрацию, подкрепленную данными, того, что проблема качества была выявлена ​​до ее источника и решена, а не просто зарегистрирована.

Результат: меньше жалоб клиентов, больше товаров на рынке

Долгосрочное обоснование необходимости замкнутого цикла очевидно. Каждый дефект, дошедший до клиента, превращается в жалобу, возврат или, в худшем случае, инцидент, связанный с безопасностью, и каждый из них подрывает удовлетворенность клиентов, которая формировалась годами. Специалист по контролю качества, который устраняет первопричину, а не просто регистрирует симптом, означает меньше жалоб клиентов, меньше переделок и больше продукции, выводимой на рынок в срок, вместо того, чтобы ждать проверки.

Не менее важно и то, что система, обеспечивающая высокое качество работы от смены к смене, предоставляет командам по контролю качества необходимые данные для непрерывного совершенствования, позволяющие им постоянно повышать планку, а не просто держаться на прежнем уровне.

Несколько примеров внедрения Автономное обеспечение качества с помощью системы машинного зрения

Внедрение Автономного обеспечения качества (AQA) на базе систем машинного зрения и ИИ переводит физическое производство на рельсы «замыкания цикла» (Closed-Loop).

Система не просто выступает пассивным контролером на конвейере (который отбраковывает готовый продукт), а в реальном времени корректирует настройки станков и роботов, предотвращая появление брака в следующих циклах.

Ниже приведены три примера применения этого подхода в разных отраслях промышленности.

1. Автоматическая калибровка давления при окраске кузовов (Автопром)

Проблема: При покраске автомобилей вязкость краски или температура в цехе могут незначительно меняться в течение дня. Из-за этого слой лака становится слишком тонким или толстым (появляются подтеки). Традиционный контроль находит дефект только в конце линии, отправляя кузов на полную перекраску.

Как работает Closed-Loop через машинное зрение:

• Инспекция: Сразу после роботизированного распылителя устанавливается система машинного зрения высокой четкости (HD и инфракрасные камеры).
• Обнаружение тренда: ИИ-модель анализирует свежее покрытие и замечает микро-тренд — толщина лака начинает дрейфовать в сторону критического порога.
• Замыкание цикла: До того как дефект станет явным браком, управляющая ИИ-система отправляет сигнал на покрасочных роботов, автоматически изменяя давление подачи воздуха или скорость движения сопла на несколько процентов. Следующий кузов окрашивается уже с учетом корректировки.

2. Динамическая компенсация износа резца (Высокоточная металлообработка)

Проблема: В процессе фрезерования или точения металлических деталей режущий инструмент (токарь или фреза) постепенно изнашивается. Геометрия деталей начинает незаметно уходить от чертежа. Человек замечает это только при выборочном ручном замере штангенциркулем, когда партия брака уже выпущена.

Как работает Closed-Loop через машинное зрение:

• Инспекция: Камера лазерного 3D-сканирования считывает геометрию каждой детали сразу после выхода из-под резца.
• Анализ отклонений: Система сравнивает облако точек готовой детали с цифровым двойником (CAD-моделью) с точностью до микрометров.
• Замыкание цикла: Обнаружив систематическое уклонение диаметра (например, на 0.02 мм из-за стачивания кромки), система контроля передает эти данные в ЧПУ-станок. Станок на лету корректирует координаты (offset) движения робота. Брак предотвращается автоматически без остановки линии.

3. Автоматическая регулировка подачи сырья в FDM 3D-печати (Аддитивное производство)

Проблема: При промышленной 3D-печати деталей (например, для авиации или медицины) из-за нестабильного диаметра пластикового филамента или перепада температур может происходить недоэкструзия (пустоты в слоях) или переэкструзия (наплывы).

Как работает Closed-Loop через машинное зрение:

• Инспекция: Смарт-камера закреплена прямо на печатающей головке (экструдере) и непрерывно снимает наносимый слой пластика.
• Поиск аномалий: Сверточная нейросеть (CNN) сравнивает текущую картинку с тем, как идеально должен ложиться слой по коду программы (G-code).
• Замыкание цикла: Если ИИ видит образование пустот, система управления принтером мгновенно повышает температуру сопла или увеличивает скорость подачи пластика (flow rate). Цикл качества замыкается в пределах миллисекунд прямо в процессе печати одной детали.
