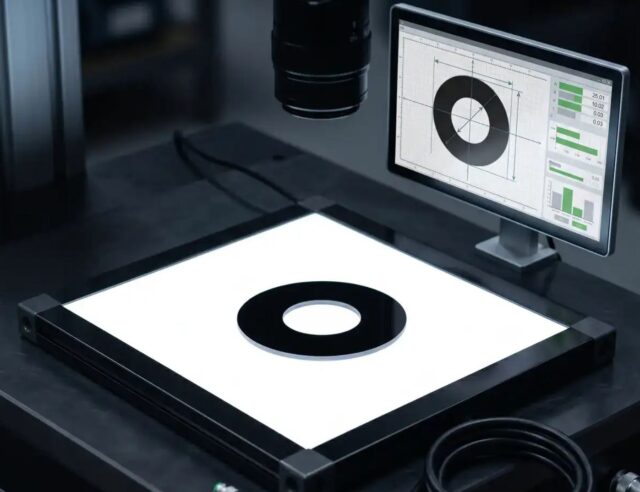

Для точного измерения размеров необходима высокая контрастность краев, обеспечиваемая светодиодной подсветкой. Профессиональная светодиодная подсветка и подсветка силуэтов устраняют поверхностные отражения и текстурные шумы, позволяя системам машинного зрения достигать максимальной точности при прецизионном контроле. Высококачественная светодиодная подсветка необходима для обеспечения субпиксельной надежности в автомобильной, фармацевтической и электронной промышленности, где контроль качества без дефектов…
В области промышленной автоматизации достижение субмиллиметровой точности полностью зависит от качества исходных данных изображения. Для инженеров и системных интеграторов светодиодная подсветка является основным методом создания необходимого контраста для высокоточной метрологии. Размещая источник света непосредственно за объектом, светодиодная подсветка создает четкую границу между деталью и фоном. Этот метод, часто называемый силуэтным освещением , является основополагающим для любой системы прецизионного контроля , требующей повторяемых и стабильных результатов.
Когда целью является измерение размеров , сложность часто заключается в деталях кромок. Фронтальное освещение может вызывать отражения, которые «размывают» физические границы детали. Напротив, светодиодная подсветка устраняет эти отвлекающие факторы на поверхности, позволяя программному обеспечению для машинного зрения сосредоточиться исключительно на геометрии объекта.
Почему светодиодная подсветка является стандартом для высокоточной инспекции
Эффективность светодиодной подсветки в системах машинного зрения основана на ее способности создавать высококонтрастное окружение. В типичном приложении для измерения размеров датчик камеры должен различать «темные» пиксели объекта и «светлые» пиксели источника света. Поскольку светодиодная подсветка обеспечивает равномерное световое поле, переход на краю детали получается чрезвычайно резким.
Этот резкий переход является основой высокоточной инспекции. Без стабильности, обеспечиваемой светодиодной подсветкой, алгоритмы обнаружения краев могут страдать от дрожания пикселей, когда воспринимаемый край детали слегка смещается от кадра к кадру. Для высокоточных отраслей, таких как аэрокосмическая промышленность или производство медицинских изделий, такие колебания недопустимы.
Достижение точных измерений размеров
Концепция подсветки проста, но для ее корректной работы требуется высококачественное оборудование. Для надежного измерения размеров источник света должен быть идеально однородным. Если на панели светодиодной подсветки есть «горячие точки» или тусклые участки, программное обеспечение для машинного зрения может интерпретировать эти изменения как изменения размеров детали.
В передовых решениях для светодиодной подсветки используются специальные рассеивающие слои, обеспечивающие одинаковую интенсивность света в каждой точке поверхности. Именно эта однородность позволяет использовать систему освещения для измерения сложных форм, таких как зубья шестерен, микровинты или электронные разъемы, с точностью до микрона.
Технические аспекты выбора светодиодной подсветки
Выбор подходящей светодиодной подсветки включает в себя не только подбор размера, соответствующего применению. На взаимодействие света с объективом камеры и объектом влияют несколько технических факторов.
Длина волны и разрешение
Цвет света имеет значение. Хотя белый свет является распространенным, многие системы точного контроля используют определенные длины волн для повышения разрешения. Для метрологии часто предпочтительнее использовать синюю светодиодную подсветку (около 470 нм). Поскольку синий свет имеет меньшую длину волны, чем красный или инфракрасный, он меньше подвержен дифракции по краям детали. Это физическое свойство синей светодиодной подсветки обеспечивает четкий силуэт, что крайне важно для точного измерения размеров.
Коллимация и резкость краев
Одна из распространенных проблем при измерении размеров — это «световое искажение», когда лучи света от рассеянного источника обвивают края толстого или цилиндрического объекта. Из-за этого объект кажется меньше своего реального размера. Для решения этой проблемы в коллимированной светодиодной подсветке используется оптика, которая выравнивает лучи света таким образом, чтобы они двигались параллельно друг другу. Использование мощной коллимированной светодиодной подсветки — лучший способ обеспечить точность подсветки даже при проверке глубоких или закругленных деталей.
Интеграция светодиодной подсветки в высокоскоростное производство
В современном производстве скорость так же важна, как и точность. Светодиодная подсветка идеально подходит для высокоскоростных линий благодаря возможности стробирования. За счет перегрузки светодиодов на несколько микросекунд светодиодная подсветка может обеспечить огромное количество света за очень короткое время. Это «замораживает» движение объекта на конвейере, позволяя проводить точные измерения размеров без размытия, обычно сопровождающего движение деталей.
Кроме того, длительный срок службы светодиодных подсветок делает их идеальными для круглосуточной работы. В отличие от традиционных источников света, промышленные светодиодные панели подсветки сохраняют постоянную яркость в течение десятков тысяч часов, гарантируя, что система прецизионного контроля не потребует частой перекалибровки.
Примеры успешных проектов: светодиодная подсветка в промышленности
Проверка автомобильных крепежных элементов
В автомобильной промышленности каждый болт и винт должны соответствовать строгим допускам. Для фиксации профиля резьбы крепежных элементов используется светодиодная подсветка. Благодаря технологии светодиодной подсветки система может одновременно измерять шаг резьбы, большой и малый диаметры резьбы. Этот тип измерения размеров гарантирует, что на сборочную линию попадают только идеально изготовленные детали.
Метрология фармацевтических флаконов
Для стеклянных флаконов, используемых в медицинской промышленности, измерение внешнего диаметра и высоты горлышка имеет решающее значение для обеспечения надлежащей герметизации. Светодиодная подсветка позволяет камере видеть сквозь прозрачное стекло, фокусируясь только на внешнем контуре. Такое применение высокоточной инспекции предотвращает протечки и загрязнение критически важных для безопасности продуктов.
Сборка электроники и выравнивание выводов.
Микросхемы и разъемы требуют идеально выровненных выводов. Светодиодная подсветка обеспечивает высококонтрастный фон, необходимый для проверки расстояния (шага) между контактами. Поскольку технология светодиодной подсветки игнорирует отражательную способность металлических контактов, она обеспечивает наиболее стабильные данные для высокоскоростного измерения размеров .
Факторы окружающей среды и терморегулирование
Для поддержания точности системы прецизионного контроля необходимо контролировать окружающую среду. Нагрев может вызывать расширение механических компонентов, что приводит к ошибкам в измерениях размеров . Высококачественные светодиодные подсветки имеют алюминиевые корпуса, которые служат радиаторами. Надлежащее управление температурным режимом гарантирует, что светодиодная подсветка не будет нагревать окружающую зону контроля, сохраняя целостность метрологических данных.
Кроме того, в таких отраслях, как пищевая промышленность, светодиодная подсветка должна выдерживать промывку. Использование светодиодной подсветки с классом защиты IP67 гарантирует работоспособность системы даже в суровых, влажных или пыльных условиях, обеспечивая стабильное силуэтное освещение независимо от окружающей среды.
Будущее метрологии: светодиодная подсветка и искусственный интеллект.
По мере развития машинного зрения в направлении глубокого обучения и искусственного интеллекта потребность в высококачественном освещении сохраняется. Модели ИИ для точного контроля требуют чистых и согласованных обучающих данных. Светодиодная подсветка обеспечивает идеальные входные данные для этих моделей, устраняя ненужные переменные поверхности. Будь то традиционные алгоритмы, основанные на правилах, или продвинутые нейронные сети, светодиодная подсветка является наиболее надежным способом передачи точных данных в систему измерения размеров.
Краткий обзор лучших практик для светодиодной подсветки
Для обеспечения успеха проекта по высокоточной инспекции инженерам следует следовать следующим рекомендациям:
- Для обеспечения равномерной подсветки по всей поверхности экрана используйте светодиодную подсветку, размер которой как минимум на 20% превышает поле зрения.
- Выберите синюю светодиодную подсветку, если для измерения размеров требуется максимально возможное разрешение .
- При использовании технологии светодиодной подстветки на цилиндрических или толстых деталях следует применять коллимированную оптику, чтобы предотвратить рассеивание света.
- Синхронизируйте светодиодную подсветку с затвором камеры, используя высококачественный контроллер вспышки, чтобы максимизировать контрастность и устранить размытие изображения при движении.
Сосредоточившись на этих технических деталях, производители могут в полной мере использовать возможности светодиодной подсветки для достижения производства без дефектов благодаря точному измерению размеров.
Заключение
Достижение точных измерений размеров — это наука, требующая идеальной гармонии оптики, камер и, что наиболее важно, освещения. Светодиодная подсветка остается наиболее эффективным способом получения «чистых» данных, необходимых алгоритмам машинного зрения для успешной работы.
Мы специализируемся на разработке высокоэффективных решений в области освещения, адаптированных к суровым условиям промышленной среды. Независимо от того, работаете ли вы на высокоскоростных автомобильных линиях или проводите деликатные проверки в фармацевтической отрасли, наш ассортимент продукции обеспечивает равномерность, интенсивность и надежность, необходимые для высокоточной инспекции мирового класса.
Часто задаваемые вопросы (FAQ)
Каково основное назначение светодиодной подсветки в машинном зрении?
Светодиодная подсветка создает высококонтрастный силуэт объекта, размещая источник света за целью. Этот метод, известный как силуэтное освещение, позволяет системам машинного зрения захватывать четкие контуры, что крайне важно для точного измерения размеров и проверки формы без помех от отражений от поверхности или внутренних теней.
Каким образом подсветка повышает точность контроля качества?
Благодаря устранению поверхностных деталей и отвлекающих текстур, подсветка обеспечивает бинарное изображение с четкими, хорошо очерченными краями. Высокий контраст значительно снижает сложность алгоритмов обнаружения краев и минимизирует «дрожание» данных, позволяя системе достигать субпиксельной точности в процессе автоматизированного контроля качества.
В каких случаях следует использовать синюю светодиодную подсветку вместо белой или красной?
Для высокоточных измерений размеров предпочтительнее использовать синюю светодиодную подсветку, поскольку более короткие волны меньше подвержены дифракции света по краям объекта. Это обеспечивает более четкий силуэт по сравнению с более длинными волнами, что крайне важно при проверке микрокомпонентов или деталей с чрезвычайно жесткими допусками.
Что такое коллимированная подсветка и зачем она используется?
Коллимированная подсветка использует специальную оптику для создания параллельных световых лучей. В отличие от стандартной рассеянной подсветки, она предотвращает «обтекание» света краями толстых или цилиндрических объектов (ползучесть света). Этот метод крайне важен для измерения объектов со значительной глубиной или изогнутым профилем при сохранении максимальной оптической точности.
Можно ли использовать светодиодную подсветку на высокоскоростных производственных линиях?
Да. Современные светодиодные подсветки поддерживают стробирование высокой интенсивности, которое синхронизирует мощный световой импульс с затвором камеры. Эта возможность эффективно «замораживает» движение детали, позволяя проводить точные измерения размеров даже при высокой скорости обработки без размытия изображения из-за движения.
