Для обеспечения целостности стеклянных бутылок требуется специальное освещение, позволяющее преодолеть прозрачность и отражения. Рассеянная подсветка обеспечивает равномерный фон, необходимый для обнаружения трещин и структурных дефектов. Визуализируя внутренние дефекты в виде высококонтрастных форм, эта технология позволяет системам машинного зрения поддерживать стандарты безопасности на высокоскоростных линиях розлива в фармацевтической и пищевой промышленности.
Сохранение целостности стеклянных бутылок является первостепенной задачей для фармацевтической, пищевой и косметической промышленности. Поскольку стекло является прозрачным и высокоотражающим материалом, выявление структурных дефектов, таких как трещины, сколы или включения, представляет собой серьезную проблему для автоматизированных систем машинного зрения. Наиболее эффективным решением этой проблемы является использование рассеянной подсветки . Эта особая техника освещения позволяет датчикам машинного зрения визуализировать внутренние дефекты, создавая высококонтрастную среду, в которой свет проходит сквозь стекло, выделяя неровности, которые были бы невидимы при стандартном фронтальном освещении.
При обнаружении трещин в стекле цель состоит в том, чтобы преобразовать прозрачный дефект в видимый сигнал. Использование рассеянной подсветки обеспечивает равномерное излучение света с обратной стороны бутылки, создавая однородное белое поле. Любое структурное повреждение стекла, такое как трещина от напряжения или дефект типа «раскачивание птицы», будет преломлять или блокировать световые лучи, проявляясь в виде темного или искаженного элемента на светлом фоне.
Наука об исследовании прозрачных материалов
Для контроля качества стекла необходимо четкое понимание поведения света. Традиционное освещение часто создает зеркальные отражения или блики. Эта насыщенность маскирует дефекты, которые система должна обнаружить. Рассеянная подсветка решает эту проблему. Она обеспечивает ненаправленный и рассеянный источник света.
Эта равномерность имеет решающее значение для целостности стеклянной бутылки. Она гарантирует, что весь профиль бутылки будет освещен без каких-либо зон пересвета. Внутренние трещины создают границу между стеклом и тонким слоем воздуха. Свет от источника рассеянной подсветки попадает именно на эту границу. Затем изменение показателя преломления вызывает изгиб или рассеивание света.
Это физическое явление значительно упрощает обнаружение трещин для алгоритмов машинного зрения. Дефект нарушает равномерное световое поле. В результате программное обеспечение идентифицирует высококонтрастный край для быстрого и точного измерения.
Почему рассеянная подсветка необходима для обнаружения трещин
Основная причина, по которой рассеянная подсветка является предпочтительным выбором для линий розлива, заключается в ее способности справляться со сложной геометрией стеклянных емкостей. Бутылки редко бывают плоскими; у них есть изгибы, плечики и рельефные логотипы, которые могут создавать тени или отражения. Рассеянная подсветка минимизирует эти оптические артефакты, окружая объект мягким, равномерным светом.
В процессе обнаружения трещин , особенно микротрещин шириной всего в несколько микрон, качество фона имеет решающее значение. Если источник света не идеально рассеян, камере может быть трудно отличить настоящую трещину от изменения интенсивности света. Поэтому в профессиональных панелях с рассеянной подсветкой используются усовершенствованные голографические рассеиватели, обеспечивающие излучение света под всеми углами, что гарантирует стабильность, необходимую для проведения ответственных проверок целостности стеклянных бутылок.
Оптимизация контроля целостности стеклянных бутылок на высокоскоростных линиях.

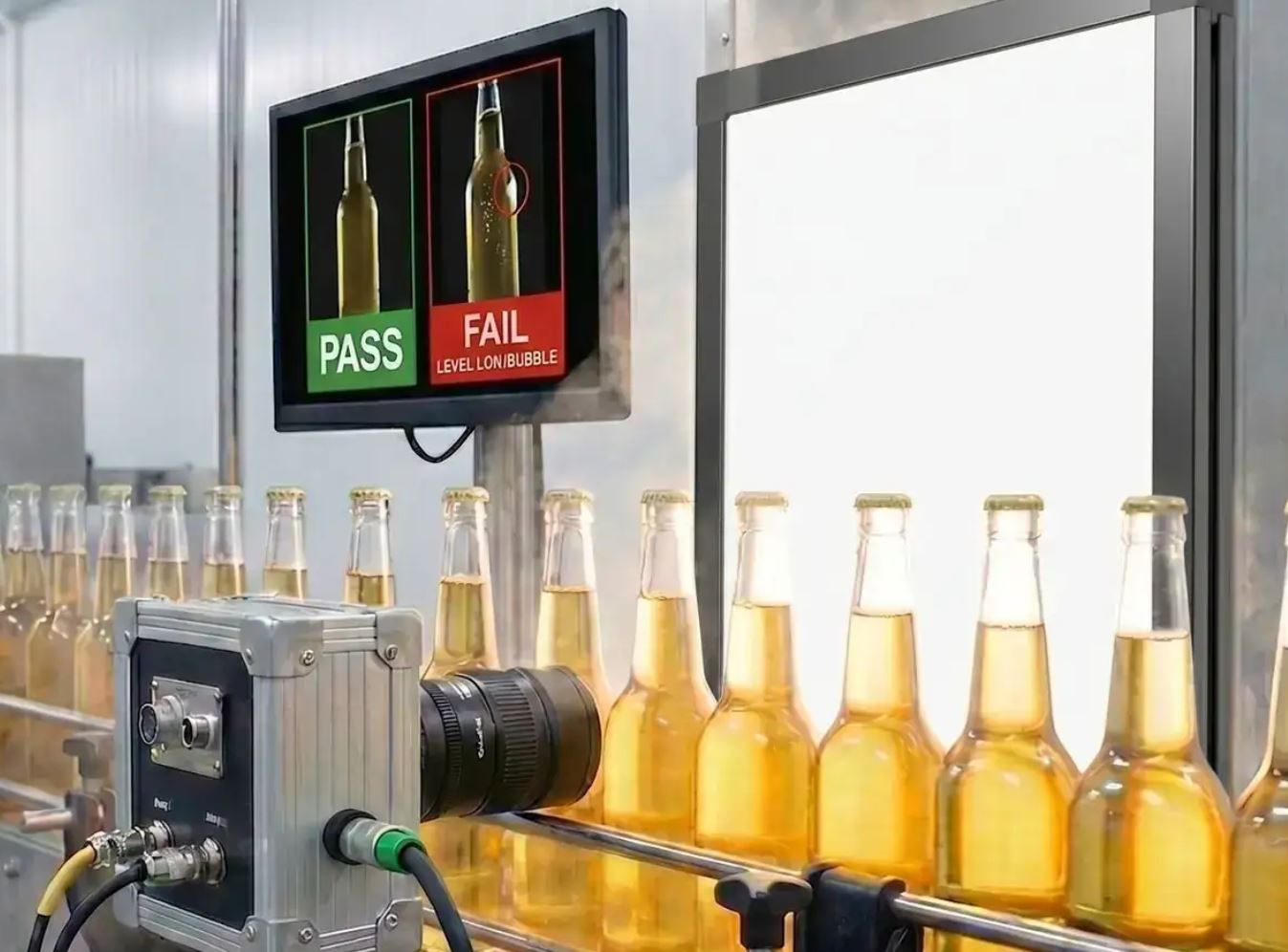

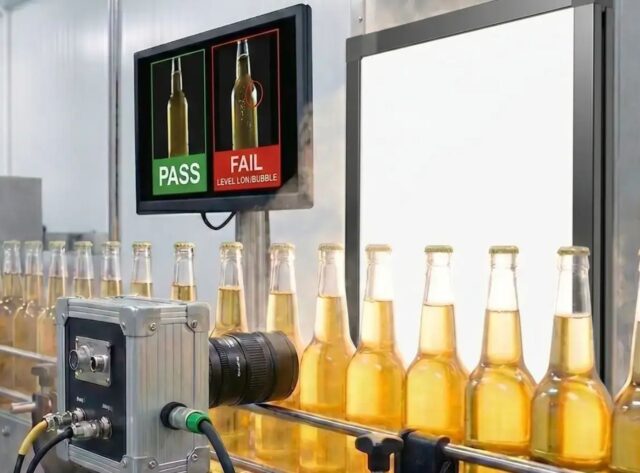

Современные заводы по розливу напитков работают с невероятной скоростью, часто обрабатывая сотни единиц продукции в минуту. Для поддержания целостности стеклянных бутылок при таких скоростях система машинного зрения должна получать изображения без размытия, вызванного движением. Системы рассеянной подсветки, оснащенные высокоскоростными стробоскопическими контроллерами, способны синхронизировать свет с затвором камеры.
За счет усиления рассеянной подсветки во время импульса система может обеспечить достаточную интенсивность для очень короткого времени экспозиции. Это критически важно для обнаружения трещин на движущемся конвейере. Четкий, высококонтрастный силуэт, полученный за микросекунды, позволяет программному обеспечению выполнять сложные проверки без замедления производства, гарантируя, что каждая бутылка, покидающая предприятие, соответствует стандартам безопасности.
Роль единообразия в крупномасштабных инспекциях
При осмотре больших бутылок или емкостей объемом в галлон поддержание равномерности освещения по всей поверхности представляет собой сложную задачу. Использование панели с рассеянной подсветкой большой площади гарантирует, что края бутылки получают одинаковое количество света, как и центр. Такая равномерность предотвращает эффект «виньетирования», который может привести к ложным отбраковкам при проверке целостности стеклянных бутылок.
Выявление внутренних дефектов и включений
Помимо поверхностных трещин, стекло может содержать внутренние дефекты, такие как «камни» (нерасплавленное сырье) или «пузырьки» (запертый газ). Эти подповерхностные проблемы могут нарушить структурную целостность стеклянной бутылки, что приводит к ее разрушению в процессе газирования или пастеризации.
Рассеянная подсветка особенно эффективна для выявления таких внутренних дефектов. Поскольку свет должен пройти через всю толщину стекла, чтобы достичь линзы, любое вкрапление будет отбрасывать тень. Для обнаружения трещин, скрытых в стеклянной стенке, высококонтрастный силуэт, обеспечиваемый рассеянной подсветкой, часто является единственным способом убедиться в структурной целостности детали.
Инфракрасный и видимый спектры в рассеянной подсветке
Хотя белый или синий свет является распространенным, в некоторых областях применения полезно использовать инфракрасную (ИК) рассеянную подсветку . Инфракрасный свет проходит через некоторые цветные стекла (например, янтарные или зеленые) эффективнее, чем видимый свет. При проверке целостности стеклянных бутылок с вином или пивом использование ИК рассеянной подсветки может помочь камере «проникнуть» сквозь темный оттенок стекла и выявить трещины или загрязнения внутри емкости.
С другой стороны, синяя рассеянная подсветка часто используется, когда требуется максимальное разрешение. Поскольку синий свет имеет более короткую длину волны, он может выявлять более мелкие детали при обнаружении трещин на поверхности прозрачных фармацевтических флаконов, где даже самая маленькая царапина может стать местом размножения бактерий.
Термостойкость и долговечность в производственных условиях
На предприятиях по розливу напитков часто бывает высокая влажность и перепады температур. Промышленные рассеивающие лампы подсветки должны быть достаточно надежными, чтобы работать круглосуточно без снижения производительности. Светодиоды являются идеальным источником света для этой цели, поскольку они обеспечивают исключительную долговечность и стабильную светоотдачу.
Кроме того, поддержание стабильной температуры важно для систем проверки целостности стеклянных бутылок . Чрезмерное тепло от источника света теоретически может вызвать термическое напряжение в стекле или повлиять на калибровку камеры. Высококачественные панели с рассеянной подсветкой оснащены системами терморегулирования, которые отводят тепло от зоны осмотра, обеспечивая точность процесса обнаружения трещин на протяжении многих лет эксплуатации.
Рекомендации по интеграции систем машинного зрения
Для успешной интеграции рассеянной подсветки в производственную линию по обеспечению целостности стеклянных бутылок необходимо учитывать несколько факторов:
- Расстояние: Расположите рассеиватель подсветки как можно ближе к бутылке, чтобы максимизировать интенсивность и равномерность освещения.
- Размер: Подсветка должна быть немного больше бутылки, чтобы обеспечить полное освещение краев (наиболее распространенные места для чипсов).
- Фильтрация: Используйте полосовые фильтры на объективе камеры, соответствующие длине волны рассеянного света от потолка, чтобы устранить окружающий свет от заводского потолка.
- Синхронизация: Всегда используйте контроллер стробоскопа, чтобы максимально продлить срок службы светодиодов и обеспечить максимально яркое свечение для обнаружения трещин.
Заключение
Стремление к идеальной целостности стеклянных бутылок — постоянная задача для производителей, но её можно решить с помощью правильной оптической стратегии. Рассеянная подсветка остаётся наиболее надёжным и эффективным методом обнаружения трещин и внутренних дефектов в прозрачной таре. Обеспечивая равномерный высококонтрастный фон, рассеянная подсветка позволяет системам машинного зрения выявлять дефекты, которые в противном случае поставили бы под угрозу безопасность продукции и репутацию бренда. Инвестиции в высококачественное освещение — это самый прямой путь к созданию производственной линии без дефектов в стекольной промышленности.
Почему для контроля качества стекла используется рассеянная подсветка?
Диффузная подсветка обеспечивает равномерное световое поле, проходящее сквозь прозрачные объекты. Она используется, поскольку устраняет блики и отражения на поверхности стекла, позволяя камере видеть внутренние и структурные дефекты, такие как трещины и пузырьки, в виде высококонтрастных темных областей.
Каким образом этот метод помогает в обнаружении трещин?
Трещины в стекле имеют показатель преломления, отличный от показателя преломления окружающего стекла. Когда свет от источника рассеянной подсветки проходит через бутылку, трещина преломляет или рассеивает свет, в результате чего дефект выглядит как темная линия на светлом фоне, которую легко обнаружить с помощью программного обеспечения.
Можно ли использовать рассеянную подсветку для осмотра бутылок из цветного стекла?
Да. Для цветного стекла (например, янтарного или зеленого) часто используется рассеянная инфракрасная (ИК) подсветка. ИК-свет проникает сквозь темное стекло легче, чем видимый свет, что позволяет системе проверять целостность стеклянных бутылок в тонированных контейнерах.
В чём преимущество светодиодной рассеянной подсветки перед традиционными источниками света?
Светодиоды отличаются превосходным сроком службы, лучшим теплоотводом и возможностью стробирования на высоких интенсивностях. Это делает их идеальными для высокоскоростных линий розлива, где требуется постоянная импульсная рассеянная подсветка для «замораживания» движения и получения четких изображений.
