Увидеть скрытое: Как тепловизионное машинное зрение находит дефекты в печатных платах

Современный мир невозможно представить без электронных устройств. Сердцем каждого из них — от карманных часов до суперкомпьютера — является печатная плата (PCB). С каждым годом плотность монтажа компонентов растет, дорожки становятся тоньше, а сами платы превращаются в многослойные структуры, напоминающие слоеный пирог. В таких условиях обеспечение качества выходит на первый план: малейший дефект в одном из тысяч межсоединений может привести к отказу критически важной системы космического аппарата, беспилотного автомобиля или медицинского оборудования.

История систем контроля печатных плат прошла колоссальную эволюцию:

• 1970–1980-е годы: Эра ручного контроля. Проверка плат полностью зависела от человеческого фактора. Контролеры ОТК (отдела технического контроля) часами просиживали за микроскопами и лупами. Метод был крайне медленным, субъективным и неэффективным: человеческий глаз быстро уставал, пропуская до 20–30% мелких дефектов.
• 1990-е годы: Появление AOI (Автоматической оптической инспекции). С развитием цифровых камер и персональных компьютеров на заводах появились первые системы AOI. Они фотографировали плату при специальном освещении и сравнивали пиксели с «золотым эталоном». Это был прорыв, но системы страдали от огромного количества ложных срабатываний (false alarms) из-за бликов припоя или незначительных сдвигов компонентов, которые не влияли на работоспособность.
• 2000–2010-е годы: 3D AOI и рентгеновский контроль (AXI). Чтобы победить проблему «плоских» снимков, инженеры внедрили 3D-профилометрию с помощью лазеров и структурированного подсвета. Для проверки скрытых соединений (например, под корпусами микросхем BGA) начали применять рентген. Однако рентгеновские установки оказались слишком дорогими, медленными и небезопасными для постоянного использования непосредственно на конвейерной линии.

Начало 2020-х годов обозначило новый тренд: переход от чисто геометрического контроля к функционально-физическому. Заводы осознали: плата может выглядеть идеально снаружи, но иметь скрытые внутренние дефекты. Так родилось тепловизионное машинное зрение — технология, объединившая физику инфракрасного излучения и вычислительную мощность нейросетей, позволяющая оценивать здоровье электроники по её тепловому «дыханию».

Как тепловизионное машинное зрение находит дефекты в печатных платах

Индустрия электроники движется по пути непрерывной миниатюризации. Современные печатные платы (PCB) становятся многослойными, плотность монтажа компонентов растет, а размеры самих элементов уменьшаются до долей миллиметра. В таких условиях классический автоматический оптический контроль (AOI) начинает давать сбои: камера способна увидеть лишь внешние дефекты геометрии, но она бессильна перед внутренними микротрещинами или скрытым браком внутри самих чипов.

На стыке инфракрасной термографии и искусственного интеллекта родилась новая технология — тепловизионное машинное зрение. Она позволяет «заглянуть» внутрь работающей схемы, анализируя невидимое человеческому глазу тепловое излучение. Сегодня эта технология становится главным инструментом для предотвращения критических сбоев электроники еще на этапе производства и тестирования.

Почему электричество всегда выдает свои секреты?

В основе тепловизионного метода лежит фундаментальный закон физики — закон Джоуля-Ленца. Когда электрический ток проходит через проводник, выделяется тепловая энергия, пропорциональная квадрату силы тока и сопротивлению участка цепи. Если плата спроектирована и собрана без изъянов, тепло распределяется по её поверхности предсказуемо, формируя стабильную карту тепловых полей.

Однако любой дефект локально меняет либо сопротивление R, либо путь протекания тока I, что мгновенно отражается на инфракрасном снимке.

Физика и технологии: как это работает

В основе метода лежит фундаментальный закон физики: любой работающий электронный компонент из-за протекания электрического тока выделяет тепло. Инфракрасная матрица тепловизора фиксирует это излучение и преобразует его в цифровой сигнал — термограмму (тепловую карту).

В практике технического контроля используются два основных подхода:

• Пассивный термоконтроль: Плата подключается к источнику питания и анализируется в режиме ее штатной работы под нагрузкой. Метод идеален для поиска компонентов, работающих в критических режимах.
• Активный термоконтроль: На плату подается внешнее тепловое воздействие (например, короткий лазерный или световой импульс). Алгоритмы отслеживают, как тепло распространяется по плате. Если внутри дорожки есть обрыв или пустота в пайке, тепловой поток задержится, что сразу отразится на инфракрасном видео.

Сам по себе тепловизор лишь регистрирует данные. Ключевую роль играет машинное зрение (Computer Vision). Специализированное ПО и алгоритмы искусственного интеллекта в реальном времени обрабатывают тысячи тепловых кадров, автоматически отсекая шумы и выявляя аномалии без участия человека.

Какие дефекты способно обнаружить тепловизионное зрение

Тепловизионный контроль уникален тем, что он видит не просто форму объекта, а его функциональное состояние. Система эффективно распознает:

• Проблемы с монтажом компонентов: Короткие замыкания (вызывают мгновенный лавинообразный нагрев), «холодную пайку» (плохой контакт создает высокое переходное сопротивление, из-за чего точка стыка греется сильнее нормы) и переполюсовку диодов или конденсаторов.
• Внутренние дефекты платы: Сужения токопроводящих дорожек во внутренних слоях многослойных PCB. В месте сужения плотность тока возрастает, создавая локальную горячую точку.

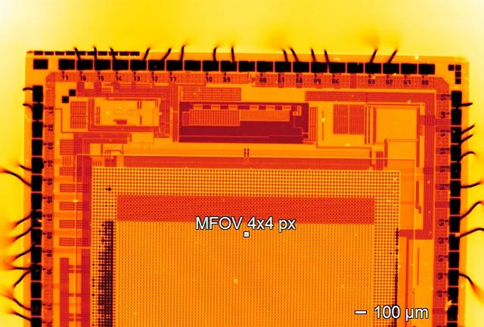

• Брак и контрафакт компонентов: Дефекты в полупроводниковых кристаллах чипов, внутренние повреждения из-за статического электричества или использование поддельных микросхем, чья тепловая сигнатура отличается от оригинала.
• Ошибки проектирования: Неправильно рассчитанный теплоотвод, паразитные емкости и перегруженные участки цепи, которые со временем гарантированно выведут устройство из строя.

Этапы автоматического анализа плат

Процесс детекции брака на конвейере или в лаборатории автоматизирован и состоит из четырех ключевых этапов:

1. Калибровка и компенсация коэффициента излучения. Это важнейший шаг. Разные материалы (блестящая медь, матовый пластик, кремний) при одинаковой температуре излучают ИК-волны с разной интенсивностью. Умное ПО предварительно калибрует систему, чтобы блеск контактов не принимался за аномальный перегрев.
2. Регистрация «тепловой сигнатуры». Система анализирует заведомо исправную плату и создает ее идеальный «тепловой паспорт» (динамическую модель нагрева во времени).
3. Сравнение и детекция. Тестируемая плата сканируется тепловизором. Алгоритм попиксельно накладывает ее термограмму на эталон и вычисляет разницу температур (\(\Delta T\)).
4. Классификация брака с помощью ИИ. Обученная нейросеть анализирует форму, площадь и скорость разрастания теплового пятна. На основе этих данных система выдает точный вердикт: например, «Компонент U3, перегрев на 14°C, высокая вероятность короткого замыкания».

Конкретные примеры проявления дефектов:

• Короткое замыкание: Между двумя соседними дорожками питания из-за остатков паяльной пасты образовался тончайший мостик (перемычка). При подаче напряжения через этот мостик устремляется колоссальный ток. На термограмме это выглядит как ослепительно яркая «вспышка» (hot spot) округлой формы диаметром в доли миллиметра, где температура за секунды взлетает на десятки градусов.
• Микротрещина в дорожке: Из-за механического напряжения во внутреннем слое платы медная дорожка частично надломилась. Площадь её поперечного сечения уменьшилась, а сопротивление в месте надлома резко возросло. При работе платы эта микротрещина превращается в миниатюрный «кипятильник» — на тепловизоре четко видна узкая локальная зона повышенного нагрева.
• «Сухая» или холодная пайка компонента: Вывод резистора касается контактной площадки, но надежного диффузионного слоя припоя нет. Сопротивление контакта нестабильно. В момент включения этот контакт нагревается значительно быстрее и сильнее, чем симметричный исправный контакт с другой стороны детали, создавая явную тепловую асимметрию.

От термографии к машинному зрению

Исторически ИК-камеры использовались инженерами в лабораториях для ручной диагностики: специалист включал плату и всматривался в монитор, пытаясь понять, не слишком ли сильно греется процессор. Для массового производства (где конвейер выпускает тысячи плат в смену) ручной анализ не подходит. Современное тепловизионное машинное зрение полностью автоматизировано и интегрировано в производственный цикл.

Процесс контроля строится по строгому алгоритму:

1. Стимуляция (Активная термография): Плата фиксируется в тестовом слоте (ложе гвоздей) или бесконтактно активируется индукционным методом. На неё подается калиброванный электрический импульс.
   • Пример: На плату управления стиральной машины подается тестовый импульс длительностью ровно 500 миллисекунд. Этого времени достаточно, чтобы компоненты начали выделять тепло, но недостаточно, чтобы плата прогрелась целиком и превратилась в сплошное размытое тепловое пятно.
2. Высокоскоростная ИК-съемка: Научный тепловизор с матрицей на основе антимонида индия (InSb) и охлаждаемым ИК-детектором начинает запись видео со скоростью 200 кадров в секунду. Высокая чувствительность (до 0,02 °C) позволяет фиксировать даже самые ранние и слабые тепловые волны, распространяющиеся от внутренних слоев платы к поверхности.
3. Цифровая фильтрация: Программное обеспечение отсекает внешние помехи (отражения от блестящих металлических корпусов, тепло от рук оператора или ламп освещения цеха). Термограмма преобразуется в чистую матрицу температурных значений, привязанную к координатам платы.

Как нейросети находят брак

Главная сложность тепловизионного контроля заключается в том, что разные компоненты платы имеют разный коэффициент излучения (эмиссии). Черный пластиковый корпус микросхемы излучает тепло отлично, а блестящая медная дорожка рядом — отражает внешнее тепло и кажется холодной, даже если нагрета до 80 °C. Обычные жесткие алгоритмы «пороговых температур» здесь бессильны. Решить эту задачу под силу только искусственному интеллекту.

Для анализа термограмм применяются сверточные нейронные сети (CNN), обученные методами глубокого обучения (Deep Learning).

Конкретный пример работы ИИ на конвейере:
На заводском конвейере тестируется плата автомобильного автопилота. На ней установлен крупный процессор в корпусе BGA (шарики припоя находятся под микросхемой и скрыты от глаз).
Нейросеть получает не просто статичную картинку, а динамическое тепловое видео (таймлапс) первых двух секунд после включения. Алгоритм анализирует скорость нарастания температуры в пространстве:

1. ИИ знает (на основе тысяч обученных эталонов), что тепло от центра кристалла процессора должно симметрично расходиться к краям платы со скоростью, условно, 5 мм/сек.
2. Если под левым углом микросхемы три шарика припоя имеют внутренние пустоты (каверны), теплопроводность в этом углу снижается.
3. Нейросеть мгновенно фиксирует: «В координатах Х:12, Y:45 скорость распространения теплового фронта отстает на 12% от нормы». Система выдает вердикт: «Дефект BGA-пайки в левом нижнем квадрите» и автоматически направляет плату в ремонтную зону, подсвечивая монитор оператора-ремонтника красным маркером.

Главные преимущества технологии

Конкретный пример эффективности: Один из крупнейших контрактных производителей электроники внедрил тепловизионное зрение на линии сборки серверных плат. Это позволило сократить этап финального функционального тестирования (который раньше занимал 20 минут на специальном стенде для каждой платы) до 2-секундного теплового теста. Процент пропуска скрытого брака, который раньше выявлялся уже у конечного клиента, снизился до рекордных 0,001%.

Ограничения технологии и методы их преодоления

Несмотря на высокую эффективность, тепловизионное машинное зрение не является «волшебной палочкой». Инфракрасная съемка подчиняется законам термодинамики и оптики, что создает ряд физических ограничений при контроле печатных плат. Однако современная инженерия и алгоритмы ИИ успешно справляются с этими вызовами.

Рассмотрим ключевые барьеры на пути внедрения технологии и реальные примеры того, как их обходят на производстве.

1. Неоднородность коэффициента излучения (Эмиссии)

В чем проблема: Разные материалы при одинаковой температуре излучают инфракрасную энергию с разной интенсивностью. Это свойство описывается коэффициентом излучения (\(\varepsilon \)). Например, матовый корпус микросхемы имеет коэффициент, близкий к идеальному (\(\varepsilon \approx 0.95\)), а дорожка из полированной меди отражает почти всё внешнее тепло и практически не излучает своего (\(\varepsilon \approx 0.05\)).

Пример: Если плату нагреть равномерно в термошкафу до 60 °C и взглянуть на нее через тепловизор, медные дорожки на экране будут казаться «холодными» (около 25 °C), а кремниевые чипы — горячими. Для автоматики это ложная температурная аномалия.

Как это решается:

• Математическое картирование эмиссии (Emissivity Mapping): Перед началом тестирования плату в выключенном состоянии нагревают до известной стабильной температуры. Система сканирует её и создает «карту коэффициентов излучения» для каждого пикселя. При последующем тестировании под нагрузкой ПО автоматически умножает полученные значения на поправочный коэффициент.
• Временные покрытия: На ответственных производствах (например, в авиакосмической отрасли) на плату перед тестом напыляют тончайший слой легкосмываемого матового состава или специальной углеродной пленки с фиксированным (= 0.98). После прохождения контроля плата промывается в ультразвуковой ванне.

2. Паразитные отражения («Зеркальный эффект»)

В чем проблема: Блестящие элементы платы (контакты, припой, металлические экраны) работают как ИК-зеркала. Они могут отражать тепло человеческого тела, оператора, ламп освещения или соседних горячих компонентов.

Пример: Контроллер питания платы сильно нагревается в процессе работы. Рядом находится не подключенный к сети, абсолютно холодный конденсатор в блестящем алюминиевом корпусе. Тепловизор фиксирует на конденсаторе «горячую точку» — но это лишь отражение тепла от соседнего контроллера.

Как это решается:

• Геометрическая изоляция: ИК-камеру устанавливают строго под определенным углом (отличным от 90 градусов) к плоскости платы, а саму тестовую зону закрывают темным матовым кожухом (абсолютно черным телом), исключая попадание тепла из цеха.
• Использование диффузного освещения (для активного метода): При импульсном нагреве используются кольцевые осветители с рассеивателями, чтобы минимизировать блики на полированных поверхностях.

3. Тепловое затенение и «размытие» при плотном монтаже

В чем проблема: Современные компоненты (например, резисторы формата 01005) имеют размеры менее полумиллиметра и расположены вплотную друг к другу. Тепло от крупного силового транзистора за счет высокой теплопроводности текстолита мгновенно распространяется на соседние элементы, маскируя их собственные мелкие дефекты.

Пример: Под крупным процессором из-за микротрещины в дорожке происходит локальный нагрев. Но огромный массив тепла от самого процессора «затапливает» эту зону на термограмме, делая дефект невидимым для стандартных алгоритмов детекции контуров.

Как это решается:

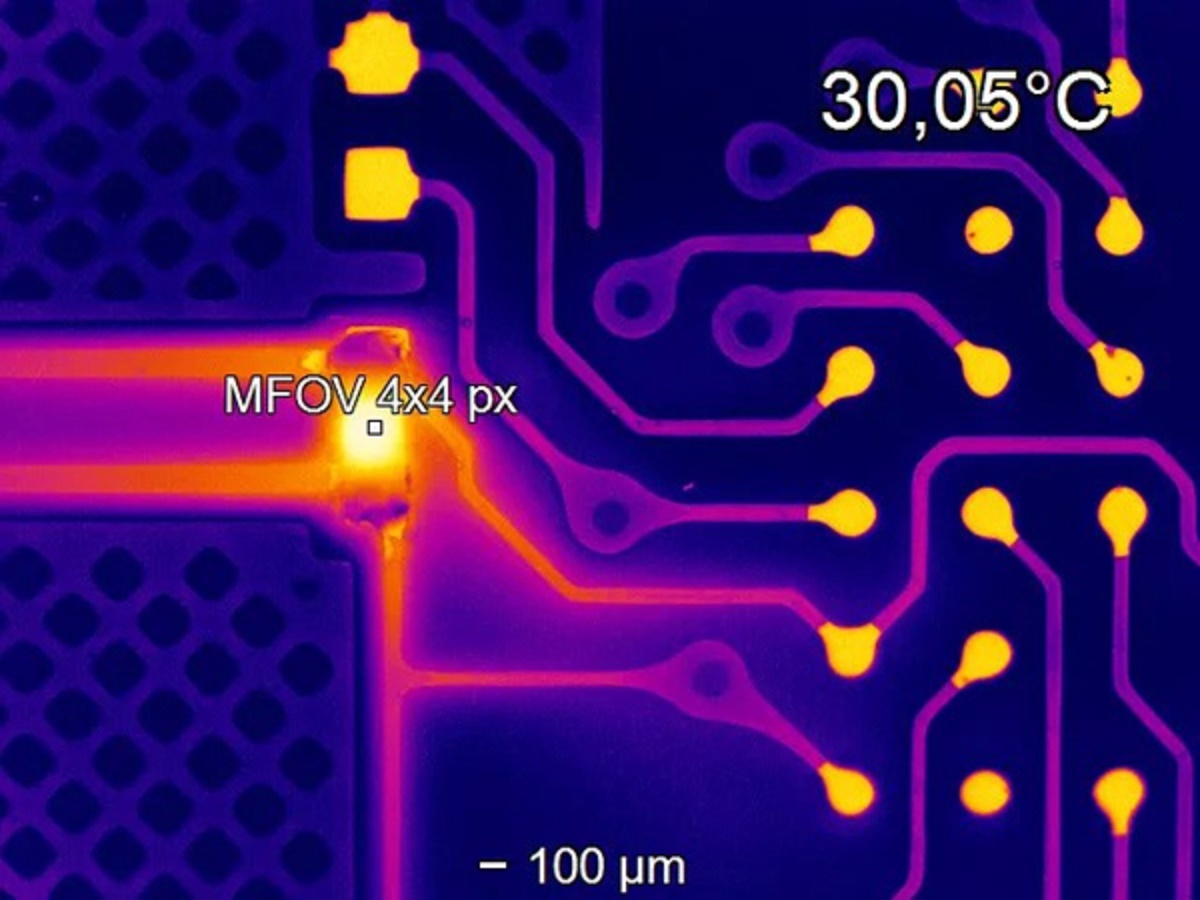

• Макролинзы и деконволюция: Применение специализированной германиевой оптики (микроскопических ИК-объективов) позволяет добиться разрешения до 3–5 микрометров на пиксель. Далее в дело вступает программная деконволюция (алгоритмы обратной фильтрации), которая математически «разделяет» слившиеся тепловые потоки на основе динамики их распространения.
• Временной анализ (Lock-in термография): Питание на плату подается не постоянно, а короткими модулированными импульсами определенной частоты. Алгоритм фиксирует только те изменения температуры, которые синхронны с импульсами питания. Поскольку теплопроводность платы обладает инерцией, постоянный фоновый нагрев от процессора отсекается, обнажая точечный дефект в дорожке.

4. Экранирование внутренних слоев (проблема BGA-корпусов)

В чем проблема: Популярные чипы в корпусах BGA (Ball Grid Array) припаиваются к плате массивом шариков, которые скрыты непосредственно под телом самой микросхемы. Кремниевый кристалл и пластиковый корпус чипа блокируют прямое ИК-излучение от места пайки.

Пример: Один из сотен шариков под процессором имеет «холодную пайку» и искрит. Тепловизор не может увидеть этот шарик напрямую, так как он физически закрыт корпусом процессора.

Как это решается:

• Косвенный анализ переходного процесса: Хотя сам шарик не виден, выделяемое им избыточное тепло передается на верхнюю крышку чипа или на обратную сторону печатной платы через сквозные переходные отверстия (vias). Алгоритмы ИИ анализируют скорость и симметрию прогрева корпуса микросхемы. Если левая сторона чипа прогревается на 0.5 миллисекунды быстрее правой, система делает вывод о дефекте BGA-сфер в левом секторе.
• Комбинация с рентгеном (AXI): В критически важных узлах тепловизионное зрение работает в связке с рентген-контролем: тепловизор на высокой скорости отсеивает 95% плат с явными тепловыми аномалиями, а оставшиеся 5% «подозрительных» плат отправляются на детальный, но медленный рентгеновский анализ.

Заключение и прогнозы: Каким будет контроль завтра?

Тепловизионное машинное зрение находится на стыке взрывного роста смежных технологий: микроэлектроники, материаловедения и ИИ. В ближайшие 5–10 лет индустрию контроля качества ждут фундаментальные изменения:

1. Переход от обнаружения к предиктивному моделированию (Цифровые двойники). Системы будущего не просто будут отбраковывать сгоревшие компоненты. Анализируя тончайшие аномалии теплопроводности, ИИ сможет заявить: «Эта плата сейчас полностью исправна. Однако транзистор VT3 из-за микроструктурного дефекта кристалла выйдет из строя через 450 часов работы под нагрузкой». Это позволит создавать электронику с гарантированным уровнем надежности для аэрокосмической и медицинской отраслей.
2. Мультиспектральный синергизм (Hyper-Vision). Инспекционные роботы будущего объединят в одном сенсоре оптическую камеру сверхвысокого разрешения, ИК-матрицу и терагерцовый сканер. Система будет одновременно видеть геометрию платы, её тепловой профиль и молекулярную структуру паяного соединения.
3. Генеративный ИИ для обучения. Пропадет необходимость обучать нейросети на реальном браке (ведь собрать тысячи дефектных плат для обучения — сложная задача). Генеративные модели (подобные современным GAN или диффузионным сетям) будут создавать точнейшие синтетические термограммы любых мыслимых дефектов на основе одной лишь CAD-чертежа платы, позволяя запускать систему контроля мгновенно вместе с запуском новой линейки продукции.

Часто задаваемые вопросы (FAQ)

В: Может ли тепловизор обнаружить дефект во внутренних слоях 12-слойной платы?
О: Да, может, благодаря методу активной динамической термографии. Тепло, выделяющееся на внутреннем слое (например, при коротком замыкании дорожки заземления), неизбежно устремляется к поверхности платы. Высокочувствительная ИК-камера фиксирует это «всплывающее» тепловое пятно. По времени задержки появления пятна и степени его размытия алгоритм вычисляет, на какой именно глубине (в каком слое) находится пробой.

В: Металл на плате сильно блестит и отражает свет. Разве это не мешает тепловизору?
О: Это серьезная физическая проблема (низкий коэффициент черноты металлов). Для её решения применяются три метода. Во-первых, современные программные фильтры заранее картируют плату и «знают», где блестит металл, корректируя коэффициенты излучения для этих пикселей. Во-вторых, платы часто покрывают временным легкосмываемым матовым составом (антибликовым спреем) перед тестом. В-третьих, используется поляризационная ИК-оптика, отсекающая паразитные отражения.

В: Сколько времени занимает проверка одной печатной платы? Не задержит ли это конвейер?
О: Нет, технология идеально подходит для высокоскоростных линий. Сам процесс ИК-съемки (вспышка питания + запись отклика) занимает от 200 миллисекунд до 1,5 секунд. Нейросеть обрабатывает этот массив данных параллельно на графическом процессоре (GPU) за 100–300 миллисекунд. Таким образом, среднее время проверки одной платы составляет около 1–2 секунд, что полностью укладывается в такт работы самых быстрых установщиков компонентов.

В: Может ли тепловизионное зрение полностью заменить рентген на заводе?
О: Нет, эти технологии дополняют друг друга. Рентген (AXI) незаменим, если нужно детально рассмотреть внутреннюю геометрию — например, измерить точный размер и форму пузырька воздуха внутри паяльного шарика BGA-микросхемы. Однако рентген не покажет, работает ли этот чип правильно. Тепловизор проверяет плату в динамике и действии: он может не увидеть форму пузырька, но сразу увидит, что из-за этого пузырька чип перегревается. Поэтому на передовых заводах тепловизионный контроль ставят как быстрый сплошной фильтр для 100% изделий, а рентген используют для выборочного глубокого анализа.
