Машинное зрение для визуального контроля медицинских трубок в процессе производства

Современная медицина держится на вещах, которые мы часто даже не замечаем. Катетеры, системы для внутривенного введения, эндотрахеальные и дренажные трубки — эти скромные полимерные изделия ежедневно спасают тысячи жизней. Но к ним предъявляются колоссальные требования. Крошечный пузырек воздуха в стенке пластика, микроскопическая царапина или едва заметное сужение внутреннего просвета трубки могут привести к трагедии при проведении реанимации или сложной операции.

Исторически контроль качества на таких производствах лежал на плечах людей. Лаборанты с лупами вручную проверяли случайные образцы из партии. Но человек утомляется, его внимание рассеивается, а скорость производства медицинского пластика сегодня такова, что ручной контроль физически не успевает за конвейером. На помощь приходит машинное зрение — технология, которая способна осматривать километры трубок каждую минуту, не пропуская ни единого дефекта.

Задача со многими неизвестными

Проверка медицинских трубок непосредственно в процессе их изготовления (методом экструзии) — это сложнейший технологический вызов. Проблема заключается в свойствах самого материала:

1. 1. Прозрачность и блики. Большинство медицинских трубок абсолютно прозрачны. Свет проходит сквозь них, преломляется и создает оптические иллюзии. Обычная камера видит не саму трубку, а мешанину из бликов и отражений.
   2. Высокая скорость. Экструдер непрерывно выталкивает размягченный пластик со скоростью в несколько метров в секунду. Камера должна успевать делать сотни кадров, а алгоритм — обрабатывать их в реальном времени («на лету»).
   3. Геометрия внутри геометрии. Важно контролировать не только внешний диаметр трубки, но и внутренний просвет, а также толщину стенок. Более того, многие современные катетеры имеют несколько внутренних каналов (люменов) сложной формы.

Как устроена система «глаз конвейера»

Чтобы решить эти задачи, инженеры создают специализированные комплексы машинного зрения, состоящие из трех ключевых элементов: освещения, высокоскоростных камер и «умного» программного обеспечения.

Магия правильного света

В машинном зрении свет — это 80% успеха. Чтобы сделать прозрачный пластик «видимым» для камеры, используют специальные методы освещения. Например, обратную подсветку (Backlight), когда источник света расположен строго напротив камеры, а трубка проходит между ними. Это позволяет получить четкий силуэт и увидеть внутреннюю структуру. Также применяется поляризованный свет, который убирает паразитные блики и подсвечивает внутренние напряжения в пластике, указывающие на скрытые дефекты.

Круговой обзор

Трубка круглая, а камера плоская. Чтобы не оставить слепых зон, вокруг движущейся трубки устанавливают кольцевую систему из 3 или 4 высокоскоростных камер. Другой вариант — использование сложной системы зеркал (перископическая схема), которая позволяет одной камере видеть объект сразу с нескольких сторон.

Нейросети на страже качества

Когда кадры получены, в дело вступает программное обеспечение. Современные системы сочетают в себе классические алгоритмы измерения (математический анализ контуров) и искусственный интеллект.

Классические алгоритмы идеально подходят для мгновенного измерения размеров: они с точностью до микрометра вычисляют внешний и внутренний диаметры, проверяя их соответствие стандарту.

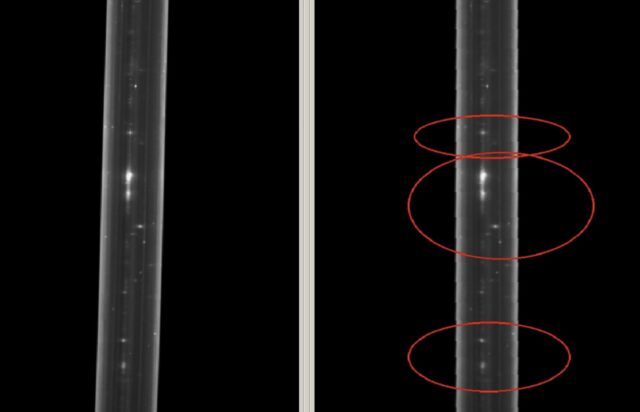

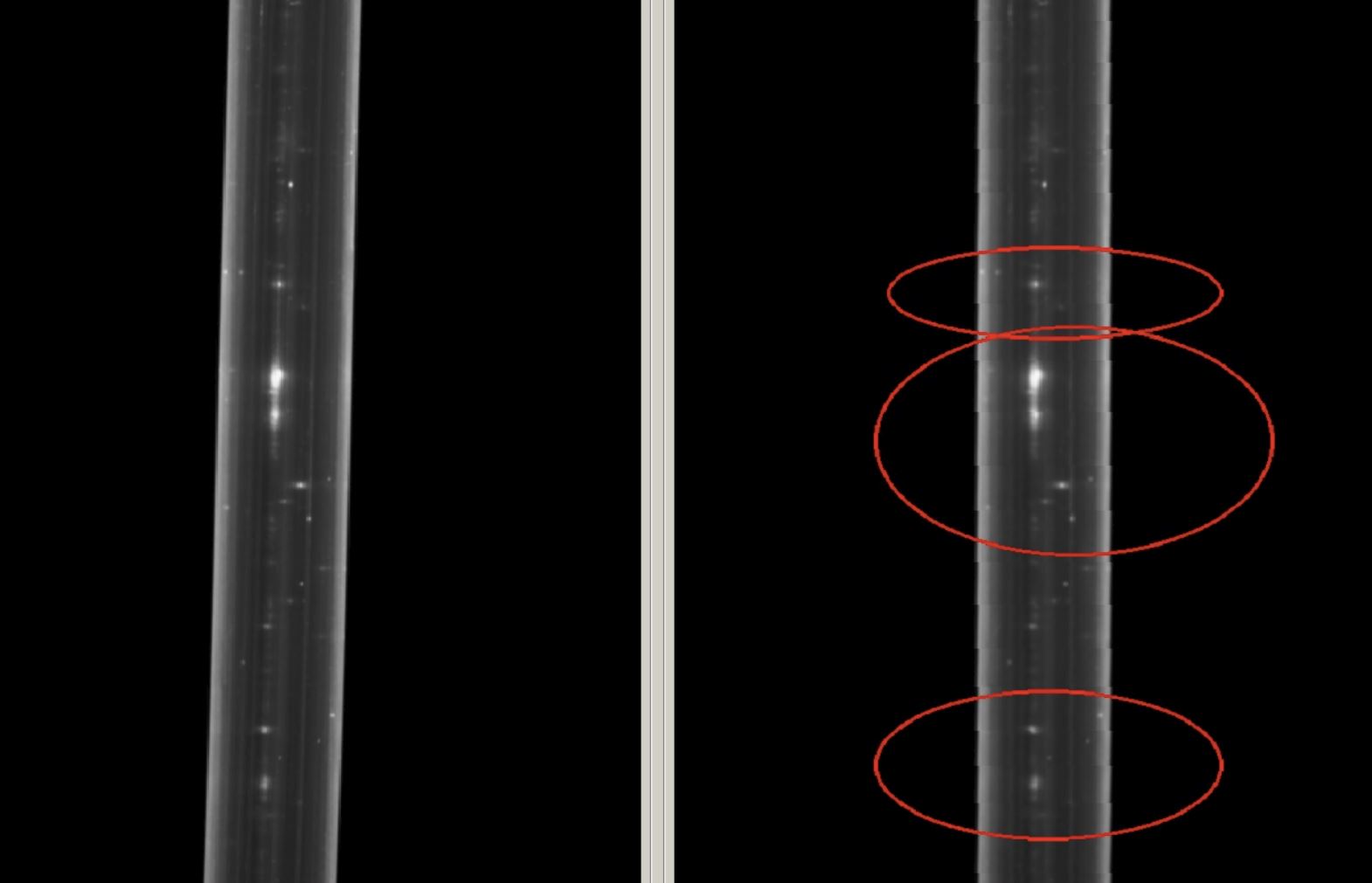

Нейросети (глубокое обучение) берут на себя качественный анализ. Их «тренируют» на тысячах примеров, показывая, как выглядит идеальная трубка и как выглядят дефекты:

• Включения и нагары: крошечные черные точки обгоревшего пластика.
• Пузырьки воздуха (гранулы): пустоты в толще стенки, которые делают трубку хрупкой.
• «Рыбий глаз»: нерасплавленные частицы полимера.
• Царапины и задиры: повреждения, которые могут травмировать внутренние ткани пациента.

Отбраковка в режиме реального времени

Что происходит, если система машинного зрения обнаруживает брак? Скорость реакции автоматики исчисляется миллисекундами. Система не просто фиксирует ошибку, она передает сигнал на исполнительное устройство. Специальный воздушный клапан (эжектор) буквально «выстреливает» струей сжатого воздуха, выбивая дефектный участок трубки в корзину для брака, либо маркер наносит на этот участок не смываемую краску для последующей обрезки.

Параллельно система собирает статистику. Если дефекты начинают появляться слишком часто, искусственный интеллект предупреждает оператора: «Внимание, температура в экструдере завышена, начинает появляться нагар». Это позволяет предотвратить брак еще до того, как он будет массово произведен.

Будущее, которое уже наступило

Внедрение машинного зрения в производство медицинских изделий — это не просто дань моде на автоматизацию. Это переход к концепции «ноль дефектов» (Zero Defects). В индустрии, где цена ошибки — человеческая жизнь, стопроцентный автоматический контроль становится золотым стандартом.

Благодаря развитию умных камер и доступности нейросетей, медицинские изделия становятся безопаснее, а их производство — эффективнее. Технологии машинного зрения доказывают: искусственный интеллект может не только генерировать картинки или писать тексты, но и выполнять самую ответственную, незаметную глазу работу для защиты нашего здоровья.

Пример системы машинного зрения для визуального контроля медицинских трубок непосредственно в процессе производства

Система предназначена для контроля поверхности медицинских трубок, позволяя фиксировать, анализировать и оценивать каждый квадратный миллиметр поверхности изделия — это самый тщательный метод обнаружения дефектов в процессе эксплуатации до того, как они попадут к потребителю или выйдут из строя в полевых условиях. Она создана и специально адаптирована для медицинских трубок, катетеров и баллонных трубок.

Специально разработанная версия системы для медицинской промышленности, занимающейся производством трубок. Эта версия включает в себя специальную подсветку и программное обеспечение для обнаружения гелей, пустот, пузырьков, отверстий, изменения цвета и других критических дефектов.

Инструмент для проверки поверхности медицинских трубок  — это единственный прибо, способный зафиксировать, проанализировать и оценить каждый квадратный миллиметр вашей медицинской трубки. Это самый тщательный из доступных методов обнаружения дефектов поверхности. С помощью системы вы можете быть уверены, что продукция, поступающая к вашим клиентам, соответствует вашим высоким стандартам и не имеет дефектов поверхности.

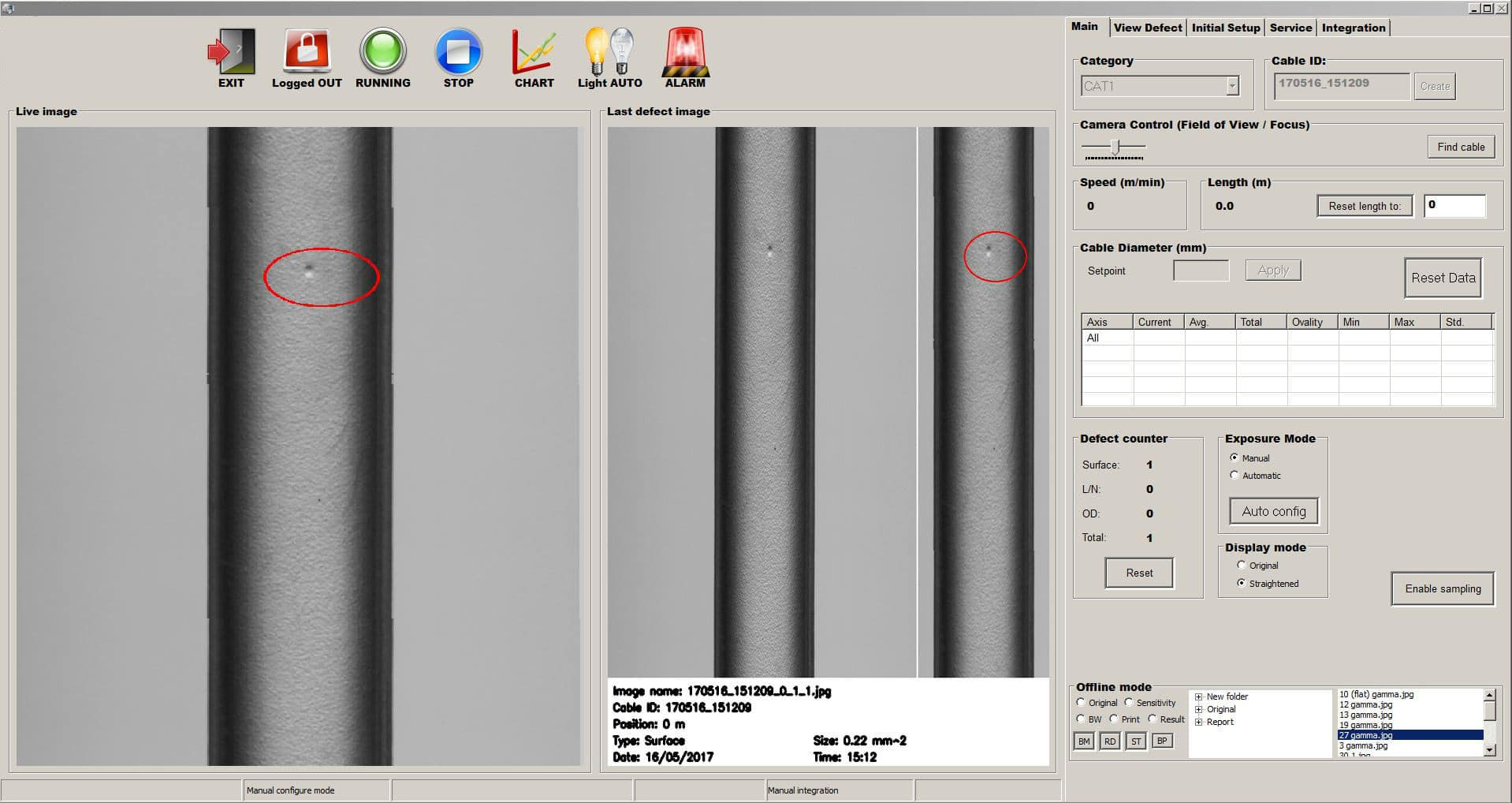

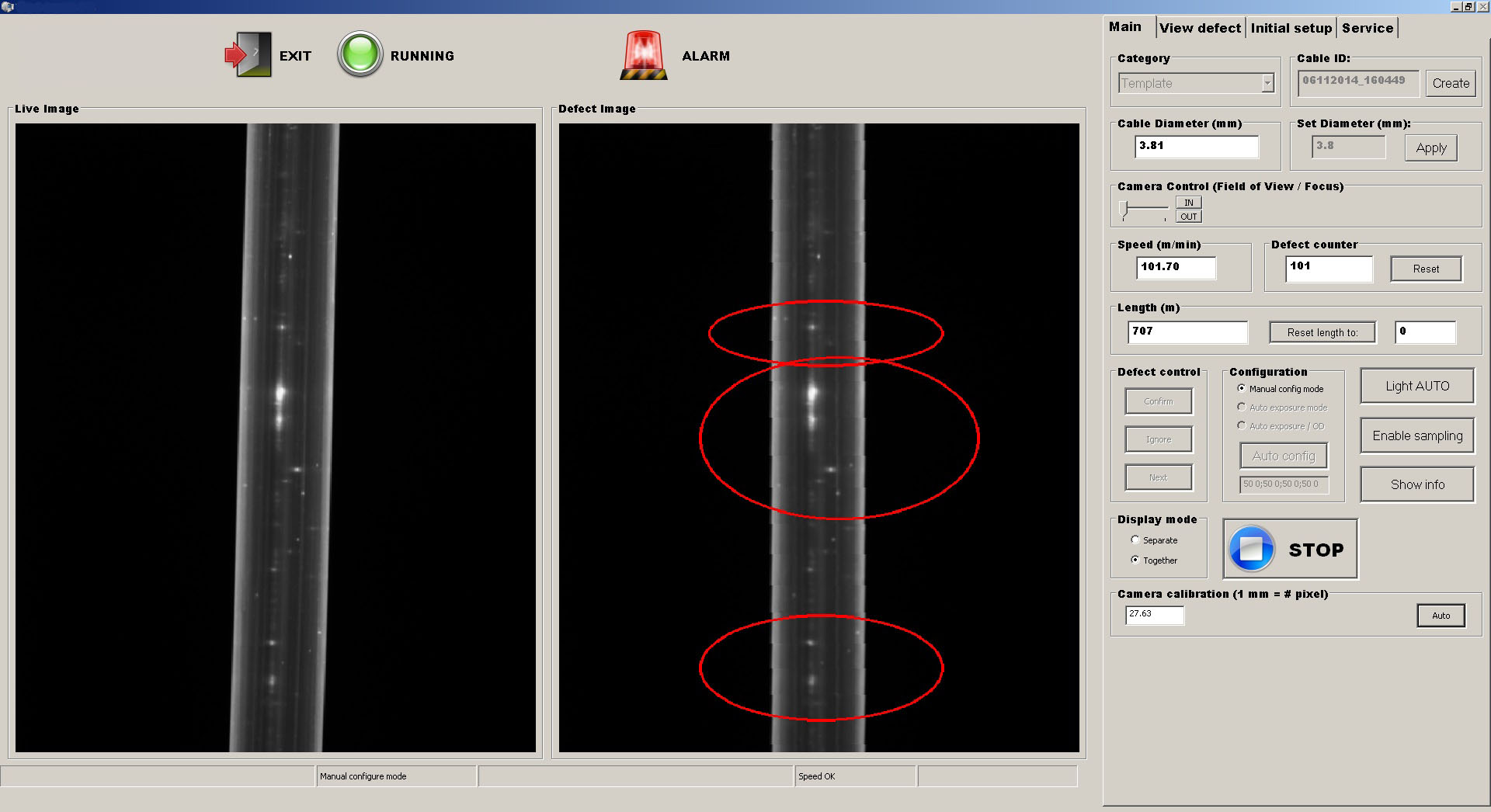

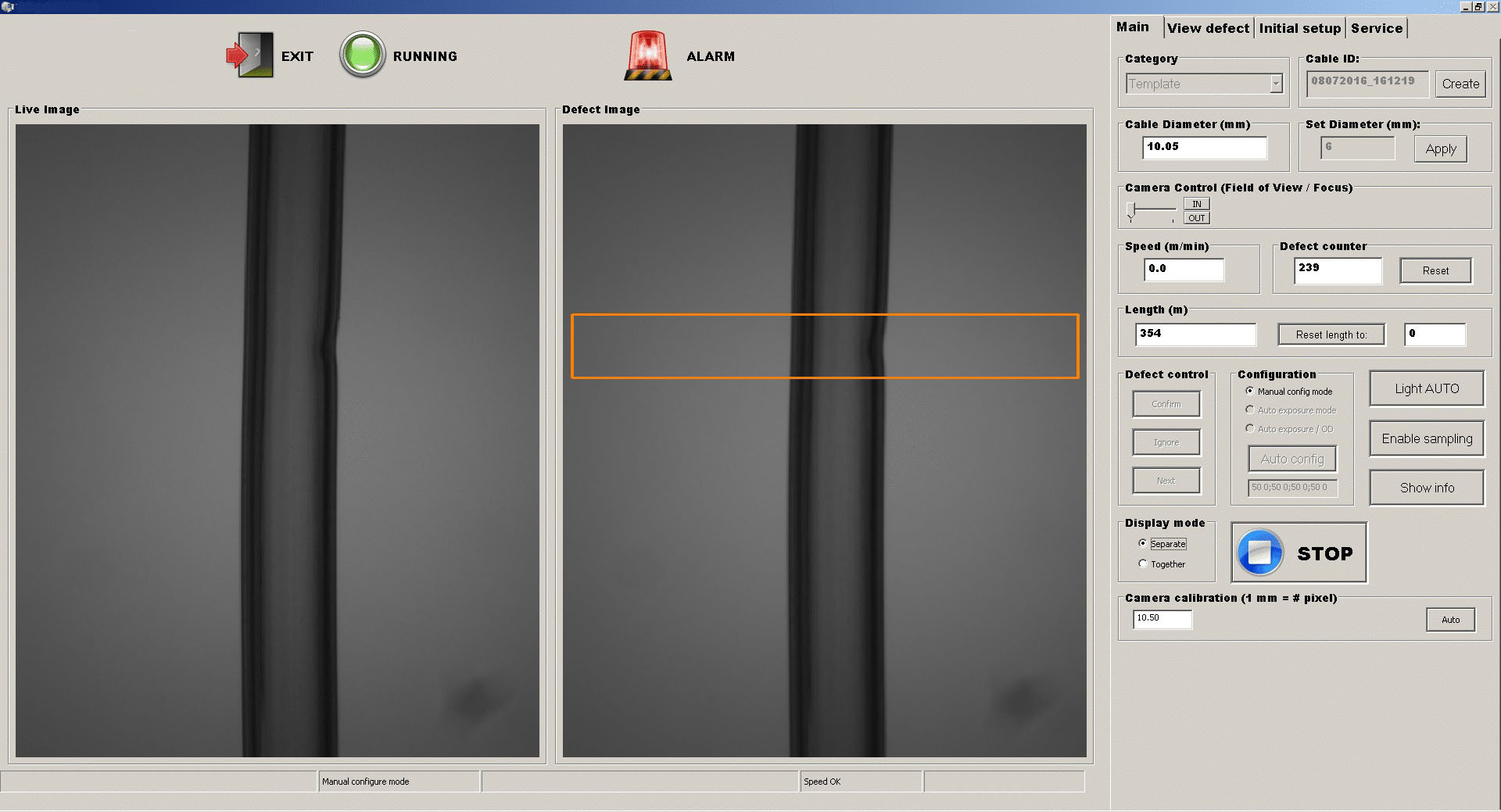

Инспектор дефектов поверхности медицинских трубок предоставляет оператору информацию о текущих изображениях поверхности, а также о последних обнаруженных дефектах с указанием их размеров. Этот непрерывный поток информации в режиме реального времени — особенно данные о неисправностях — позволяет оператору выявлять причины дефектов поверхности. Выявление момента и причины возникновения дефекта позволяет техническому персоналу сократить количество дефектов поверхности и предотвратить жалобы и брак со стороны клиентов.

Система выявит любые дефекты на трубках до того, как они попадут к вашим клиентам или выйдут из строя в процессе эксплуатации.

Функции

• Обнаруживает гели, пустоты, микроотверстия, выпуклости, сужения, загрязнения, дефекты и царапины на трубках.
• Поддерживает скорость подачи материала до 400 метров в минуту или 1300 футов в минуту.

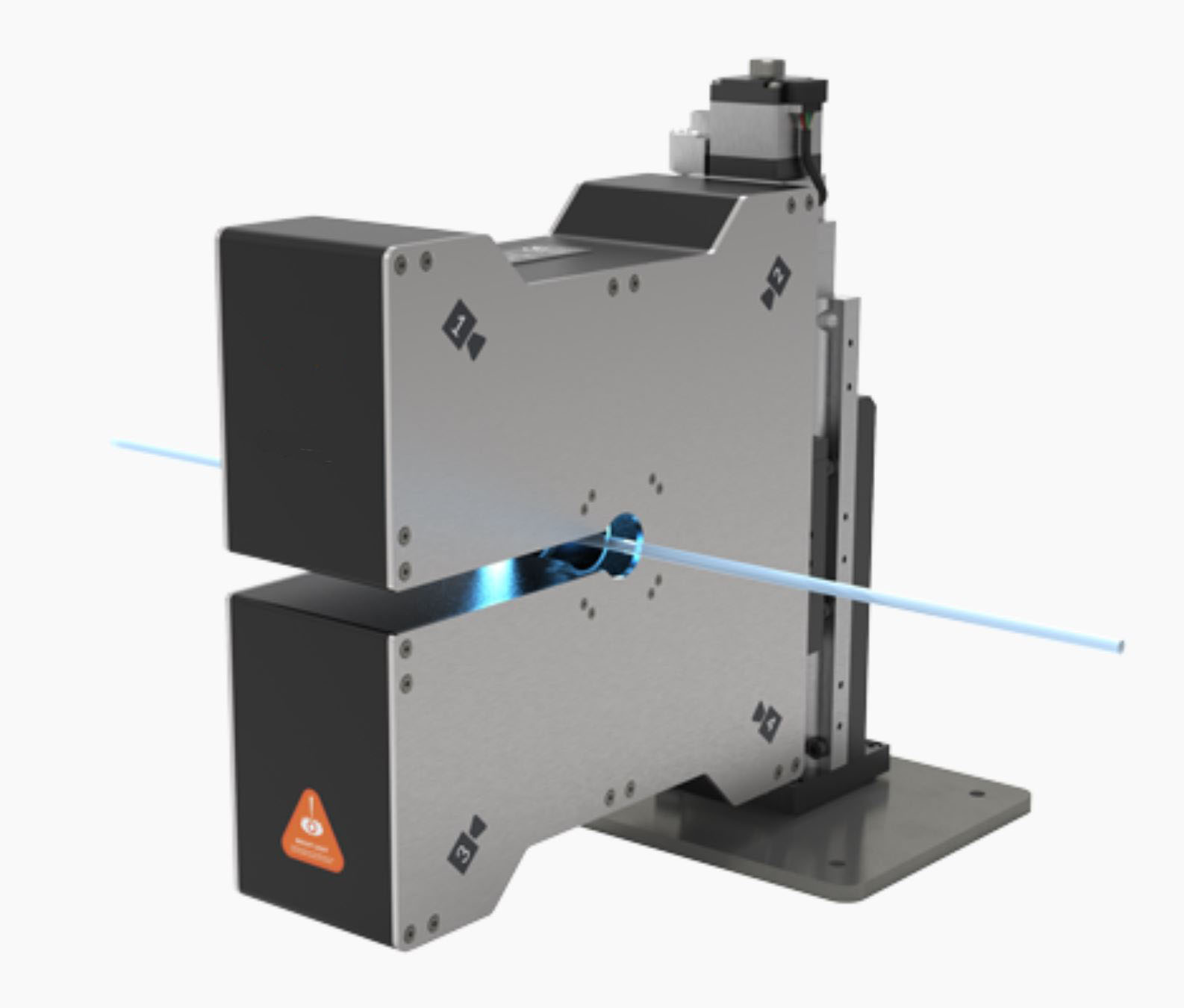

• Конфигурация с тремя камерами обеспечивает круговой обзор поверхности изделия на 360° и всей его длины.

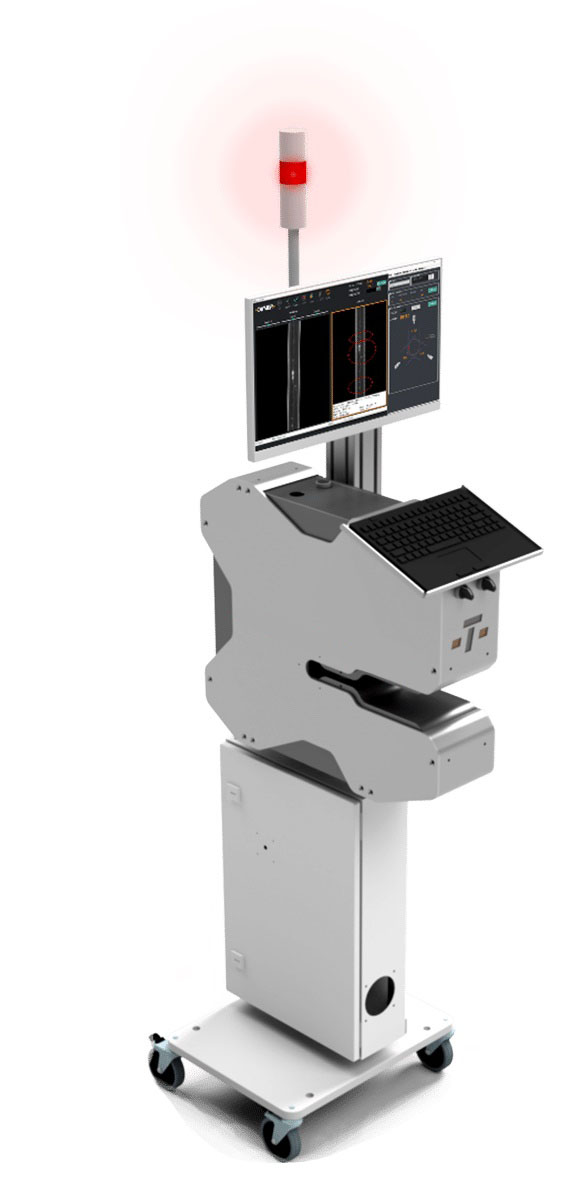

• В комплект входит настраиваемый корпус из нержавеющей стали и промышленная подставка.
• Предупреждает оператора и производственное оборудование в случае обнаружения каких-либо дефектов.
• Фиксирует все дефекты для учета в документации по контролю качества и проверки оператором.
• Точно измеряет и регистрирует диаметр трубки по одной или трем осям.
• Сохраняет информацию о длине каждого дефекта, что позволяет операторам легко находить дефекты после их обнаружения.
• Интегрируется с внешним ПЛК для предоставления информации о дефектах и ​​измерениях продукции.
• Создает отчеты, содержащие соответствующую информацию о диаметре изделия, дефектах и ​​измерениях.

Технические характеристики

• Максимальная скорость литья: 400 м/мин. Точная максимальная скорость зависит от области применения.
• Минимальный обнаруживаемый размер дефекта: 0,025 мм и более и более
• Диапазон внешнего диаметра: 0,01 мм–30 мм. Другие диаметры доступны по запросу.
• Конфигурация камер: 3 камеры, 100% охват окружности трубки.
• Количество пикселей на квадратный миллиметр: ~1500 для трубок малого диаметра.
• Процент перекрытия между изображениями: 5%
• Обработка изображений: Все изображения со всех камер считываются, улучшаются и анализируются, что обеспечивает 100% охват продукции при максимальной скорости линии.
• Освещение: светодиодное
• Место установки: Перед принтером, на трубках без маркировки. При желании можно установить после принтера.
• Источник питания: 110 В или 220 В, 50/60 Гц
• Размеры:
  • Без подставки: 229 мм x 559 мм x 483 мм (Д x Ш x В)
  • С подставкой: 840 мм x 635 мм x 1625 мм (Д x Ш x В)
  • Возможно изготовление подставок на заказ.

Типы обнаруженных дефектов:

• Гели
• Пустоты
• отверстия для штифтов
• Опускание шеи
• Выступы
• Царапины
• Загрязняющие вещества
• Изменение цвета или другие дефекты
