Метод диффузного освещения в компьютерном зрении

В этой статье вы изучите технические принципы рассеянного освещения в компьютерном зрении. В статье подробно описано, как купольное и туннельное освещение устраняет зеркальные блики на отражающих поверхностях. Узнайте о ламбертовском рассеянии, выборе длины волны и решении проблемы отверстия камеры для обеспечения надежных, высококонтрастных изображений для сложных задач промышленной автоматизации и контроля качества.

В промышленном компьютерном зрении наиболее серьезным препятствием для надежной обработки изображений является не шум сенсора или сложность алгоритмов, а неконтролируемое зеркальное отражение. При съемке сильно отражающих, изогнутых или многогранных объектов — таких как обработанные металлические детали, фольгированная упаковка или стеклянные флаконы — стандартное направленное освещение часто создает «горячие точки». Эти насыщенные пиксели разрушают локальный контраст и скрывают критические дефекты.

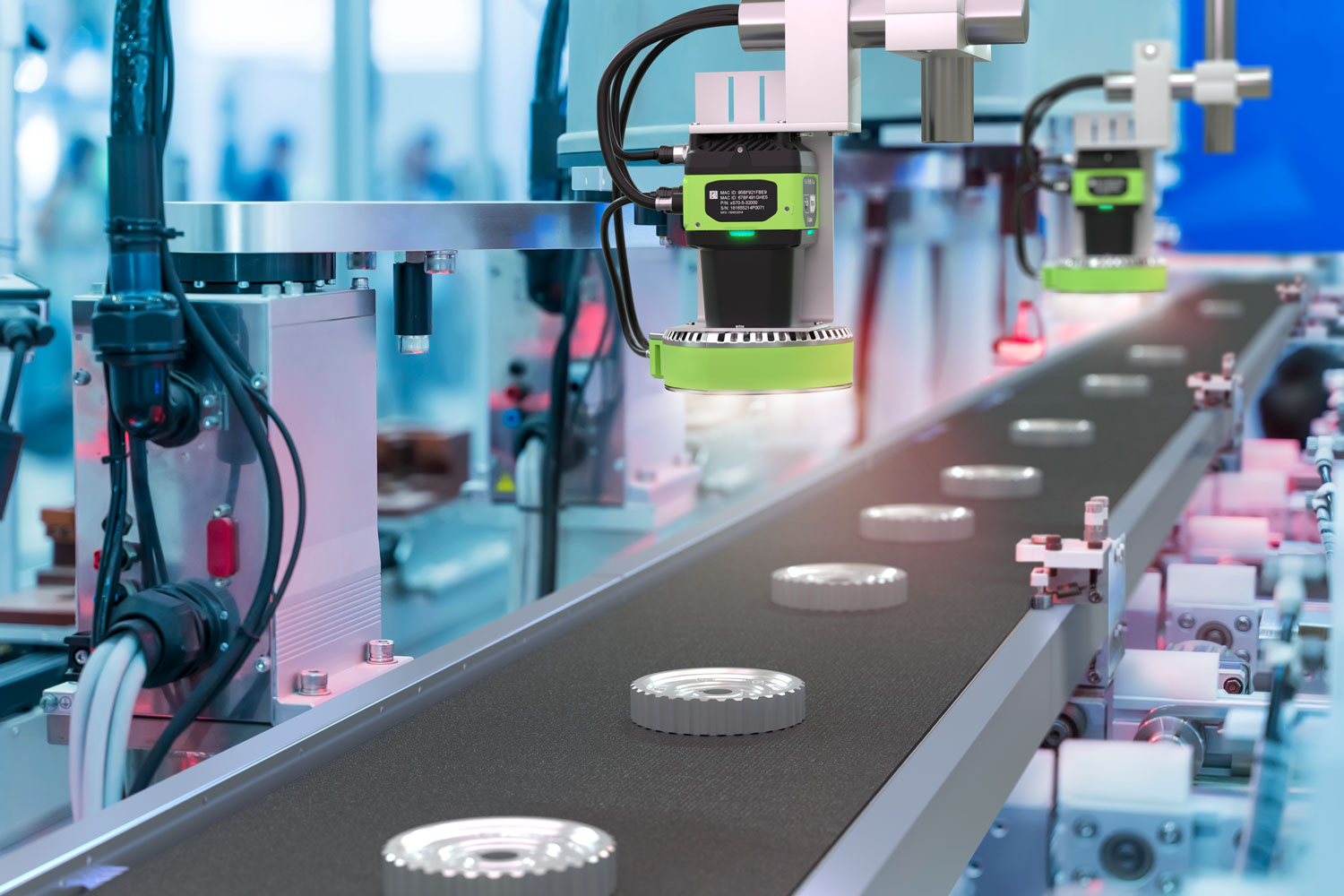

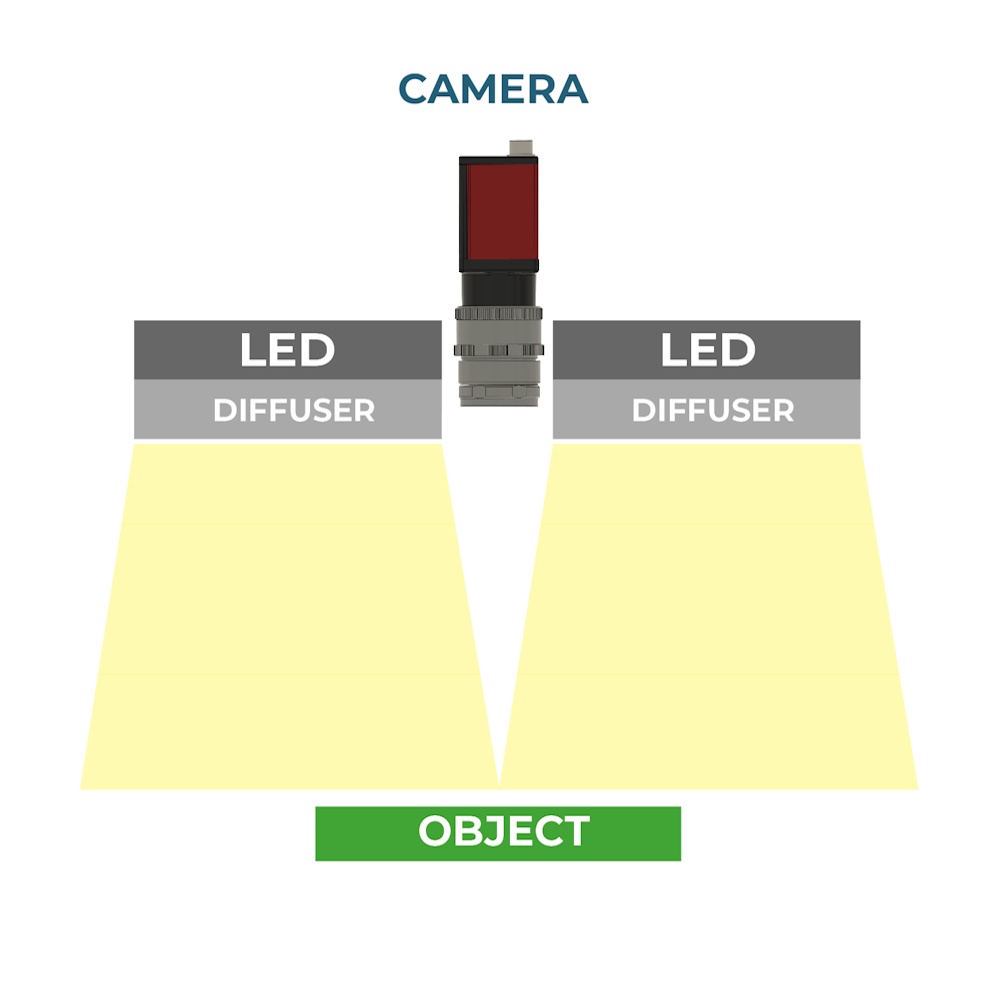

Общая схема диффузного освещения

Рассеянное освещение (также известное как всенаправленное освещение или освещение «в пасмурный день») — это техническое решение, предназначенное для обеспечения равномерной интенсивности на сложных поверхностях. Рассеивая световые лучи таким образом, чтобы они падали на объект под разными углами, рассеянное освещение минимизирует тени и устраняет резкий блик, характерный для прямого освещения.

Физика диффузии света

Для понимания рассеянного освещения необходимо различать поведение источника света и поведение поверхности, на которую он падает.

Ламбертовское рассеяние

В идеальной диффузной среде цель состоит в создании источника света по закону Ламберта. Согласно закону косинуса Ламберта, интенсивность излучения, наблюдаемая от идеальной диффузно отражающей поверхности, прямо пропорциональна косинусу угла между направлением падающего света и нормалью к поверхности.

На практике в качестве диффузного осветителя используется среда (обычно полупрозрачный полимер или высокоотражающее покрытие) для рассеивания падающих лучей. Это гарантирует, что для любой заданной точки на неплоском объекте световой луч будет падать под правильным углом для отражения в объектив камеры, независимо от локальной нормали к поверхности.

Преодоление зеркального отражения

При прямом освещении полированной сферы светится лишь крошечная часть поверхности (где угол падения равен углу отражения от линзы). Остальная часть остается темной. Рассеянное освещение создает вокруг сферы «световое поле», обеспечивая равномерное освещение всей геометрической формы.

Основные архитектуры рассеянного освещения

Профессиональные системы машинного зрения используют несколько различных геометрических конфигураций для достижения рассеивания света, каждая из которых подходит для конкретных механических ограничений и целей контроля.

А. Купольное (полусферическое) освещение

Купольные светильники — это «золотой стандарт» для рассеянного освещения. Внутренняя поверхность купола покрыта высокоотражающим матовым белым материалом. Светодиоды обычно устанавливаются у основания и направлены вверх, внутрь купола.

• Механизм: Свет многократно отражается от внутренних стенок, прежде чем достичь объекта.
• Идеально подходит для: сильно зеркальных, изогнутых поверхностей, таких как шарикоподшипники, хромированные детали или выпуклая упаковка.
• Проблема «отверстия для камеры»: поскольку камера должна смотреть через отверстие в верхней части купола, в центре изображения часто появляется темное пятно. Эту проблему часто решают, комбинируя подсветку купола с коаксиальным источником света.

B. Плоское рассеянное (площадное) освещение

Плоский рассеянный свет состоит из массива светодиодов, расположенных за специальной рассеивающей пластиной. В отличие от стандартных светильников для освещения больших площадей, рассеиватель разработан для обеспечения высокой равномерности освещения на близком расстоянии.

• Пример применения: Контроль плоских, но слегка отражающих поверхностей, таких как печатные платы или полуматовые пластмассы.
• Полезный совет: для максимального рассеивания света источник следует располагать как можно ближе к объекту. С увеличением расстояния «угловой размер» источника света уменьшается, и он начинает вести себя скорее как точечный источник (прямой свет).

C. Облачный день (цилиндрическое/туннельное) освещение

Для длинных непрерывных объектов (таких как провода, трубки или профили) используется цилиндрический или «туннельный» рассеянный свет. Он обеспечивает круговое освещение на 360 градусов вдоль оси движения.

D. Коаксиальное рассеянное освещение

Этот метод использует разделитель лучей для преобразования светового пути таким образом, чтобы он был параллелен оптической оси. В сочетании с рассеивателем он позволяет осуществлять бестеневое освещение плоских, зеркальных поверхностей.

Взаимодействие длины волны и материала

Выбор длины волны в рассеянном освещении — это не просто вопрос цвета, а вопрос взаимодействия материалов и эффективности датчика.

Спектральная диффузия

Важно отметить, что некоторые материалы рассеивателей зависят от длины волны. Рассеиватель, оптимизированный для видимого света, может стать «прозрачным» для инфракрасного (ИК) излучения, в результате чего свет теряет свои рассеивающие свойства. Всегда проверяйте, что материал рассеивателя рассчитан на конкретную используемую длину волны.

Решение проблемы «отверстия камеры»

Как уже упоминалось, физическая диафрагма, необходимая для объектива камеры в купольном светильнике, создает «неосвещенную» зону. В профессиональной метрологии это может привести к темному отражению в центре полированной детали.

Для решения этой проблемы инженеры используют комбинированную геометрию :

1. Купольный светильник обеспечивает широкоугольное рассеянное поле света.
2. Над куполом установлен коаксиальный светильник, «заполняющий» отверстие камеры рассеянным светом, направленным вдоль оси камеры .

Этот гибридный подход создает действительно бесшовное поле освещения в 180°, что крайне важно для осмотра верхних поверхностей сильно отражающих цилиндров или сфер.

Проблемы интеграции: интенсивность против равномерности

Основной компромисс в рассеянном освещении — это эффективность . Рассеивая свет и отражая его от внутренних поверхностей, значительное количество энергии теряется по сравнению с прямым светодиодным кольцевым светильником.

Управление потерями света

• Стробирование/перегрузка: Для компенсации потери фотонов рассеянный свет почти всегда используется в импульсном (стробированном) режиме. Перегрузка светодиодов на несколько миллисекунд позволяет достичь необходимой яркости для высокоскоростных затворов без повреждения источника света.
• Диафрагма объектива: Поскольку рассеянный свет «мягкий», вам может потребоваться открыть диафрагму объектива (уменьшить значение f). Однако имейте в виду, что это уменьшает глубину резкости (DoF) .

Расстояние и миф об «обратном квадрате»

Хотя закон обратных квадратов (1/r²) применим к точечным источникам, рассеянные купольные светильники ведут себя иначе. Внутри «рабочего объема» купольного светильника интенсивность остается относительно постоянной. Однако, если объект перемещается слишком далеко от отверстия купола, равномерность резко снижается, поскольку преобладает окружающий свет и направленные лучи.

Программные преимущества рассеянного света

С точки зрения обработки изображений, рассеянное освещение упрощает работу проявителя.

1. Нормализация гистограммы: Рассеянное освещение, как правило, приводит к более «плотной» гистограмме. Благодаря отсутствию резких пиков бликов, программное обеспечение может использовать весь динамический диапазон датчика для различения тонких изменений оттенков серого.
2. Надежное обнаружение границ: при прямом освещении граница может «потеряться» в бликах. При рассеянном свете переход от объекта к фону плавный и предсказуемый, что крайне важно для алгоритмов субпиксельной интерполяции .
3. Анализ пятен: Для обнаружения загрязнений или дефектов на блестящих поверхностях рассеянный свет гарантирует, что обнаруженное «пятно» действительно является дефектом, а не фантомным отражением источника света.

Когда следует избегать рассеянного освещения

Хотя рассеянное освещение весьма эффективно, оно не является панацеей:

• Ограничения по пространству: Купольные светильники имеют большие физические размеры. Они могут не поместиться в ограниченном пространстве под оборудованием.
• Топография поверхности: Если цель — выделить царапину или выгравированный код, рассеянный свет может оказаться «слишком хорошим» — он может скрыть именно ту текстуру, которую вы пытаетесь обнаружить. В таких случаях предпочтительнее использовать темнопольное (низкоугловое) освещение.
• Стоимость: Из-за сложности корпуса и количества светодиодов, необходимых для компенсации потерь на рассеяние, рассеянные светильники, как правило, дороже, чем светодиоды прямого освещения.

Заключение

Рассеянное освещение — это важнейший метод для борьбы с «зеркальным хаосом» в промышленных условиях. Понимая геометрию куполов, физику ламбертовского рассеяния и стратегическое использование коаксиальных заполняющих элементов, специалисты по машинному зрению могут создавать системы, устойчивые к бликам и изменениям интенсивности, вызванным ориентацией объекта.

В стремлении к производству без дефектов способность видеть деталь «такой, какая она есть на самом деле» — без отвлекающих бликов — является основой успешного внедрения компьютерного зрения.
