Правильное освещение — основа любой надежной системы машинного зрения. В этом руководстве рассматриваются геометрия освещения, выбор длины волны светодиодов, методы стробоскопического освещения и ключевые параметры для инженеров, проектирующих системы промышленного контроля.
Освещение — наиболее важный и часто недооцениваемый элемент в любой системе машинного зрения. Качество изображения, получаемого камерой, почти полностью зависит от освещения. Неправильная конфигурация освещения делает невозможным извлечение достоверной информации из изображения, независимо от того, насколько сложен алгоритм машинного зрения или разрешение камеры.
При выборе освещения инженеры и системные интеграторы должны оценить несколько ключевых параметров: геометрию, тип источника света, длину волны, оптические свойства материала, скорость контроля и ограничения интеграции. Каждый параметр напрямую и измеримо влияет на конечное качество изображения.
Роль света в машинном зрении
Свет взаимодействует с материалами посредством трех основных механизмов: отражения, пропускания и поглощения. Относительный вклад каждого механизма определяет, как поверхность выглядит на полученном изображении. Понимание этих взаимодействий имеет важное значение при проектировании схемы освещения для конкретной задачи контроля.
Свет характеризуется своей длиной волны, измеряемой в нанометрах (нм). Видимый спектр простирается примерно от 400 нм (фиолетовый) до 700 нм (красный). Системы машинного зрения часто работают за пределами этого диапазона, используя ближний инфракрасный (ИК) свет для проникновения сквозь упаковочные материалы или ультрафиолетовый (УФ) свет для выявления особенностей поверхности, невидимых в видимом спектре.
Светодиодные технологии для промышленного освещения
Светодиоды являются стандартным источником света для промышленного машинного зрения. Они обеспечивают монохромное излучение, высокую эффективность, длительный срок службы и возможность работы в стробоскопическом режиме. По сравнению с традиционными источниками света, такими как люминесцентные лампы или галогенные лампы, светодиоды обеспечивают стабильное и воспроизводимое излучение, что крайне важно для автоматизированного контроля.
Монохромные и белые светодиодные источники
Монохроматические светодиоды излучают свет на одной доминирующей длине волны. Это идеально подходит для максимального повышения контраста на определенных элементах поверхности или при выявлении цветовых различий. Белые светодиоды производятся либо путем комбинирования RGB-излучателей, либо путем нанесения желтого люминофорного покрытия на синий светодиод. Оба метода обеспечивают более широкий спектр излучения, подходящий для задач контроля цвета.
Действующие нормативные акты и управление тепловыми процессами
Стабильная регулировка тока имеет решающее значение для обеспечения повторяемости интенсивности освещения. Колебания тока управления приводят к колебаниям светового потока, что напрямую влияет на шум изображения и ошибки контроля. Правильное управление тепловым режимом продлевает срок службы светодиодов и предотвращает снижение светового потока с течением времени. Светодиодные осветители оснащены прецизионными драйверами тока и оптимизированным теплоотводом, что обеспечивает долговременную стабильность в условиях круглосуточной работы в промышленных условиях.
Стробоскопический и импульсный режимы работы
Работа светодиодов в стробоскопическом или импульсном режиме позволяет получать очень высокие пиковые токи в течение коротких промежутков времени, обеспечивая интенсивность света, значительно превышающую номинальную для непрерывного режима. Этот метод необходим для фиксации движения на быстро движущихся производственных линиях. Стробоскопическая синхронизация с триггером камеры гарантирует получение каждого изображения в точный момент максимальной освещенности, устраняя размытие при движении и улучшая контрастность динамических объектов.
Геометрия освещения для машинного зрения
Геометрическое соотношение между источником света, объектом и камерой определяет тип информации, запечатленной на изображении. Выбор правильной геометрии — это важнейшее решение в проектировании освещения.
Прямая фронтальная подсветка: светлое поле и темное поле
При прямой подсветке в светлом поле источник света и камера расположены на одной оси или под небольшим углом. Камера фиксирует зеркальное или диффузное отражение от поверхности объекта. Такая геометрия хорошо подходит для плоских матовых поверхностей, где дефекты вызывают изменения локальной отражательной способности.
Освещение в темном поле использует скользящий угол падения, обычно менее 30 градусов от плоскости поверхности. Только элементы поверхности с перепадами высоты, такие как царапины, рельефные отметины и текстура поверхности, рассеивают свет в сторону камеры. Фон выглядит темным, а дефекты и детали рельефа — светлыми. Этот метод очень эффективен для контроля поверхности металлов, пластмасс и стекла.
Подсветка для контроля силуэтов и размеров.
При контровом освещении источник света располагается позади объекта, а камера — перед ним. Объект отображается в виде силуэта на ярком, однородном фоне. Такая геометрия идеально подходит для контроля размеров, измерения контуров и обнаружения наличия или отсутствия элементов. Она также используется для проверки прозрачных контейнеров, блистерной упаковки фармацевтических препаратов и прецизионных механических компонентов.
Коаксиальное освещение отражающих поверхностей
Коаксиальное освещение предполагает направление света вдоль той же оптической оси, что и камера, с помощью светоделителя. Свет падает на поверхность объекта перпендикулярно, а зеркальное отражение возвращается непосредственно через линзу. Этот метод устраняет тени и обеспечивает равномерное освещение плоских, сильно отражающих поверхностей, таких как зеркально отполированные металлы, печатные платы и полированные компоненты.
Освещение купола и плоского купола
Купольные осветители окружают объект рассеянным всенаправленным световым полем. Это устраняет направленные тени и зеркальные отражения на изогнутых, трехмерных или неровных поверхностях. В результате получается плоское, равномерно освещенное изображение, что облегчает обнаружение цветовых вариаций, дефектов поверхности и печатной маркировки. Плоские купольные осветители достигают аналогичных результатов в более компактном формате, что делает их подходящими для установки над конвейерными лентами и контрольно-измерительными станциями с ограниченным вертикальным пространством.

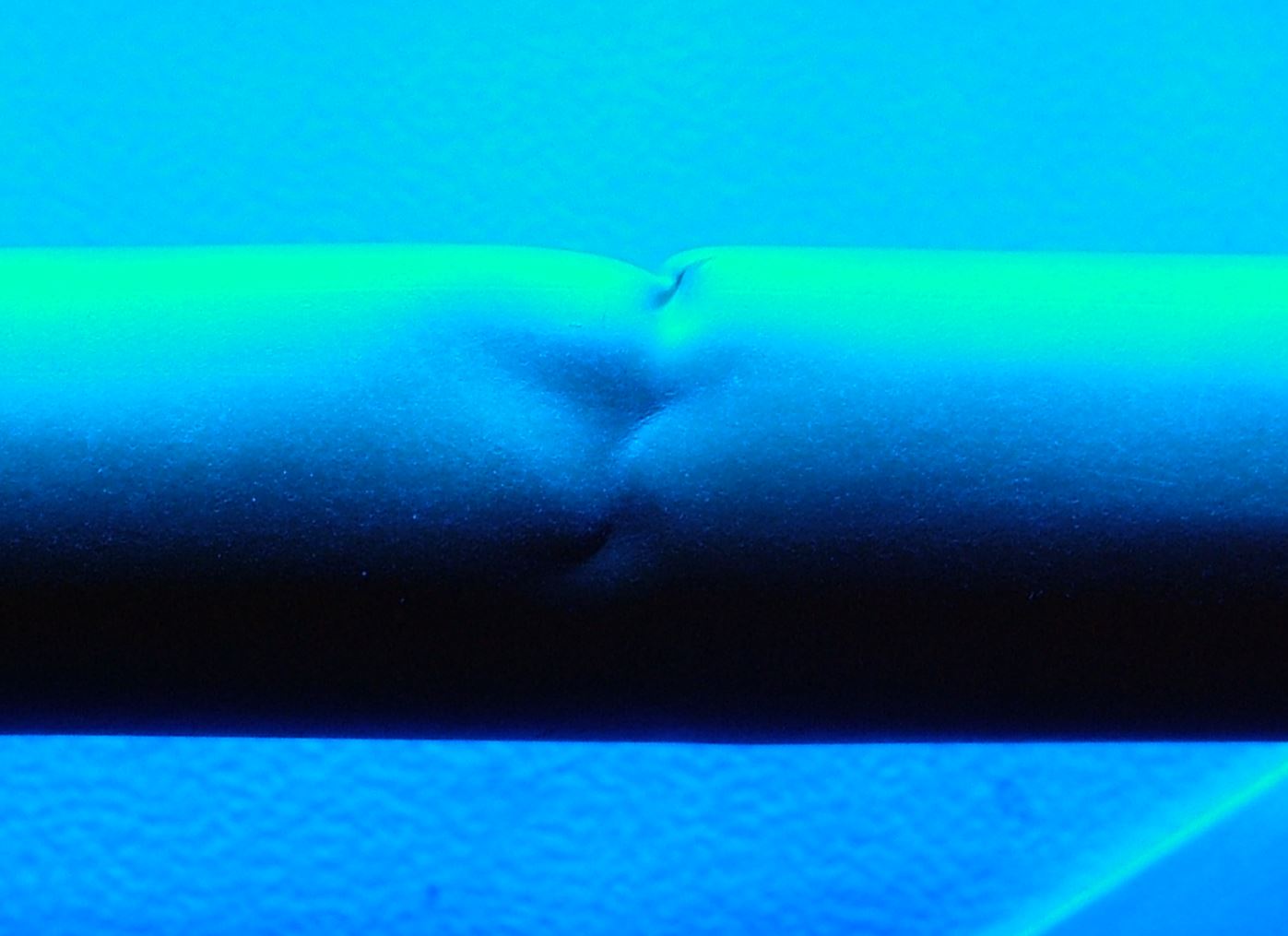

Выбор длины волны в освещении для машинного зрения
Правильный выбор длины волны максимизирует контрастность изображения и снижает чувствительность к несущественным изменениям. Основной принцип заключается в том, что поверхности поглощают свой дополнительный цвет и отражают свой собственный. Освещение красного объекта красным светом дает яркое изображение; освещение того же объекта зеленым или синим светом дает темное изображение.
Для монохромных камер оптимальным выбором является длина волны, обеспечивающая наибольшую разницу в уровнях серого между интересующим объектом и фоном. Синее и УФ-излучение обеспечивают высокое пространственное разрешение для обнаружения микродефектов и загрязнений поверхности. Красное и ближнее инфракрасное излучение проникает в неглубокие слои и снижает видимость текстуры поверхности на зернистых материалах.
Структурированное и узорчатое проекционное освещение
Методы структурированного освещения проецируют известный рисунок на поверхность объекта. Деформации проецируемого рисунка кодируют информацию о глубине, что позволяет восстанавливать трехмерную поверхность. Для этого применения светодиоды предпочтительнее лазерных источников, поскольку они создают однородные, без зернистости рисунки с постоянной интенсивностью по всей проецируемой области. Этот подход широко используется для трехмерного измерения сложных геометрических форм, контроля сварных швов и проверки плоскостности поверхности.
Ключевые параметры проектирования системы освещения
Хорошо спроектированная система освещения должна удовлетворять четырем измеримым требованиям.
- Интенсивность: достаточная для достижения целевой экспозиции при требуемой частоте кадров и настройке диафрагмы.
- Равномерность: достаточно высокая по всему полю зрения, чтобы избежать градиентов уровня серого, которые могут быть ошибочно приняты за дефекты.
- Стабильность: сохраняется с течением времени и при колебаниях температуры, что обеспечивает воспроизводимость результатов проверки.
- Спектральное соответствие: длина волны источника света должна соответствовать характеристикам сенсора камеры, чтобы максимизировать отношение сигнал/шум и чувствительность обнаружения.
Часто задаваемые вопросы
Какой фактор является наиболее важным при проектировании освещения для систем машинного зрения?
Геометрия освещения — наиболее важный фактор. Угловое соотношение между источником света, объектом и камерой определяет, какие особенности поверхности станут видимыми, а какие останутся скрытыми. Ни один алгоритм обработки изображений не сможет восстановить информацию, которая изначально не была зафиксирована. Выбор правильной геометрии — светлое поле, темное поле, подсветка сзади, коаксиальное освещение или купольное освещение — является первым и наиболее важным проектным решением.
Когда следует использовать освещение в темном поле?
Освещение в темном поле идеально подходит для задач контроля, требующих обнаружения рельефных особенностей поверхности, таких как царапины, тиснения, трещины и текстура поверхности. Источник света расположен под очень малым углом к поверхности, поэтому только объекты с перепадами высоты рассеивают свет в сторону камеры. Фон выглядит темным, а дефекты — светлыми.
Какую длину волны следует выбрать для освещения в системах машинного зрения?
Оптимальная длина волны зависит от спектральных свойств объекта и обнаруживаемого дефекта. Для максимального контраста между двумя цветами используйте длину волны, при которой один цвет поглощается, а другой отражается. Для подповерхностного контроля эффективны ближние инфракрасные длины волн (750-1000 нм). Для микродефектов более короткие длины волн, такие как синий или ультрафиолетовый диапазон, обеспечивают лучшее пространственное разрешение.
Что такое стробоскопическое освещение и когда оно необходимо?
Стробоскопическое освещение управляет светодиодами с помощью коротких импульсов высокой интенсивности, синхронизированных с экспозицией камеры. Этот метод необходим, когда объекты движутся со скоростью, при которой непрерывное освещение привело бы к размытию изображения из-за движения. Он также увеличивает глубину резкости и уменьшает помехи от окружающего света.
Как работает подсветка в машинном зрении?
При использовании контрового освещения светодиодный осветитель располагается позади исследуемого объекта, а камера — с противоположной стороны. Объект блокирует свет, не позволяя ему попасть на камеру, создавая высококонтрастный силуэт. Такая геометрия используется для измерения размеров, анализа контуров и определения наличия или отсутствия элементов.
