Машинное зрение: компоненты, принцип работы, примеры и перспективы применения

Основы машинного зрения

Что такое машинное зрение: определение и ключевые особенности

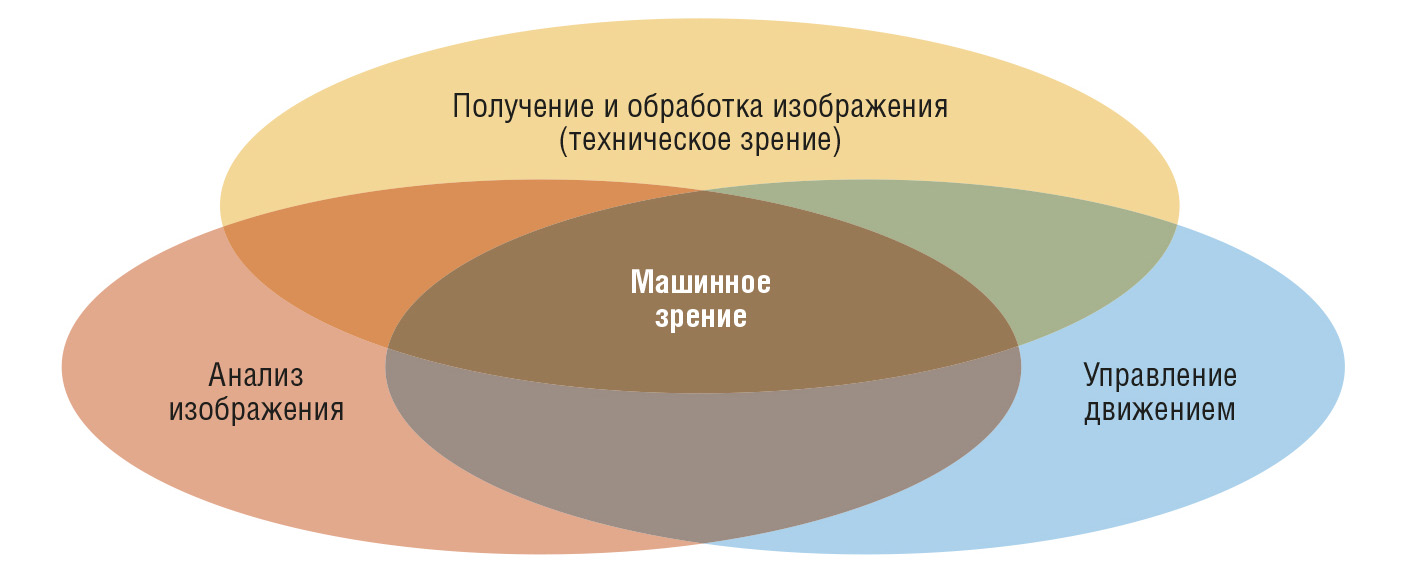

Машинное зрение представляет собой технологию, которая объединяет оптические системы и вычислительные мощности для автоматизации обработки визуальной информации. Данная технология находит широкое применение в промышленных процессах, где требуется не просто анализ изображений, но и оперативное принятие решений на их основе.

Интеграция в производственные процессы является ключевой особенностью машинного зрения. Система воспринимает изображение как набор данных, который подвергается многоступенчатой обработке:

1. Получение изображения: Камеры фиксируют объект или процесс в режиме реального времени. Тип камеры (матричная, линейная, 3D-сканер) подбирается в зависимости от конкретной задачи.
2. Предобработка: Система очищает изображение от шумов, корректирует цветопередачу и освещенность для обеспечения точности анализа.
3. Анализ данных: Программное обеспечение выделяет ключевые параметры объекта (форма, размер, текстура) и сравнивает их с эталонными значениями.
4. Действие на основе анализа: После обработки данных система принимает решение: отправить сигнал на автоматизированное оборудование, приостановить конвейер или выделить объект для дополнительной проверки.

Машинное зрение отличается от других технологий своей способностью обрабатывать большие объемы информации в режиме реального времени. Например, на производственной линии эта технология может одновременно контролировать качество маркировки, целостность упаковки и соответствие изделий стандартам.

Основные преимущества технологии:

• Точность и надежность: Машинное зрение минимизирует ошибки, исключая влияние человеческого фактора.
• Скорость: Системы способны обрабатывать тысячи изображений в секунду, что делает их незаменимыми в массовом производстве.
• Гибкость: Технологию можно адаптировать под различные задачи и типы продукции, что особенно важно в условиях динамичного рынка.

Таким образом, машинное зрение не просто дополняет человеческий труд, но и трансформирует его, выполняя задачи, которые ранее были недоступны в рамках стандартных производственных процессов.

Этапы работы систем машинного зрения

Получение изображения: На начальном этапе система фиксирует визуальную информацию, которая служит основой для последующего анализа. Для обеспечения высокого качества исходных данных необходимо правильно настроить оборудование и учесть все внешние факторы.

Предварительная обработка изображения: Этот этап направлен на повышение точности анализа путем улучшения качества полученных изображений. Предварительная обработка особенно важна для устранения помех и коррекции исходных данных, таких как шум, неравномерное освещение или искажения.

Основные элементы предварительной обработки изображения:

• Удаление шума: Фильтры устраняют помехи, вызванные внешними условиями, дефектами оборудования или неадекватным освещением.

Пример: В пищевой промышленности при анализе герметичности упаковки мяса система удаляет мелкие шумы, вызванные отражением света от пленки. Это позволяет корректно определить наличие нарушений целостности вакуумной упаковки.

• Коррекция яркости и контраста: Система выравнивает освещенность по всему изображению, минимизируя влияние теней или бликов.

Пример: В производстве стеклянной тары, где поверхность бутылок отражает свет, алгоритмы автоматически корректируют контрастность для выделения микротрещин.

• Преобразование формата: Изображения конвертируются в цифровую форму, удобную для анализа. Например, преобразование цветного изображения в оттенки серого для упрощения распознавания объектов.

Пример: При сканировании кодов Data Matrix на упаковке воды система преобразует изображение в бинарное, выделяя контраст между фоном и кодом для точного считывания.

• Сглаживание контуров и выравнивание перспективы: Система устраняет геометрические искажения, вызванные углом съемки или движением объекта.

Пример: На линии розлива напитков, если бутылка слегка наклонена, система корректирует ее положение на изображении, чтобы текст и маркировка оставались читаемыми.

Интеграция предварительной обработки в производственные процессы:

Предварительная обработка позволяет системе подготовить изображение к дальнейшему анализу, минимизируя вероятность ошибок.
* Пример: Консервные банки. На этапе проверки герметичности диффузное освещение вместе с фильтрами предварительной обработки помогает выделить границы крышки и корпуса банки. Это позволяет системе точно определить наличие деформации или отклонения от стандарта.

Анализ изображения: пример контроля качества упаковки воды

На производстве бутилированной воды, система машинного зрения используется для обеспечения соответствия продукции строгим стандартам качества. В процессе автоматизированного контроля целостности упаковки и корректности нанесения маркировки Data Matrix каждый продукт проходит многоступенчатый анализ.

Этапы анализа:

1. Сегментация: изображение делится на ключевые зоны: основная часть бутылки (для проверки формы), область Data Matrix кода (для проверки читаемости) и горлышко с крышкой (для оценки герметичности).
   Алгоритмы сегментации выделяют эти области, игнорируя фоновые элементы и лишние детали.
2. Распознавание объектов: система идентифицирует основные компоненты упаковки: саму бутылку по ее стандартным контурам, считывает и анализирует Data Matrix код, а также проверяет положение крышки относительно горлышка.
3. Сравнение с эталонами: все элементы упаковки сопоставляются с эталонными параметрами. Проверяется читаемость кода маркировки и ее соответствие содержимому. Геометрия бутылки сравнивается с эталонной 3D-моделью, а целостность крышки оценивается по заданным стандартам высоты и плотности прилегания.
4. Выявление дефектов: система фиксирует любые отклонения от стандартов, такие как деформация бутылки, нечитаемый или смещенный Data Matrix код, неправильно закрытая или поврежденная крышка. Для обнаружения мелких царапин или разрывов на пленке упаковки используются специальные алгоритмы анализа отражений.

В случае выявления несоответствий, система сигнализирует оператору о необходимости вмешательства.

Дополнительные возможности анализа

Функция оптического распознавания символов (OCR): Система осуществляет считывание текстовой информации, такой как дата окончания срока годности или серийный номер.

Пример:Система OCR проверяет корректность нанесения даты окончания срока годности на бутылку. В случае смещения текста или его нечеткого распознавания, продукт направляется на доработку.

Анализ оптического потока: Система анализирует движение бутылок по конвейеру для обеспечения синхронной работы оборудования.

Пример: Система отслеживает скорость движения бутылок, чтобы камера успевала зафиксировать их в нужный момент. Это позволяет избежать пропусков упаковок на линиях с высокой скоростью производства.

Анализ результатов

В ходе анализа соответствия бутылки заданным параметрам возможны два исхода:

Соответствие: Бутылка продолжает движение по производственной линии.

Несоответствие: Бутылки с деформациями формы направляются в зону брака, а упаковки с нечитаемыми кодами – на участок перемаркировки.

Данный пример демонстрирует всестороннее применение технологий машинного зрения для обеспечения качества продукции. Начиная от сегментации изображения и заканчивая анализом потоков данных, каждый этап процесса направлен на создание продукции безупречного качества, соответствующей современным стандартам маркировки и упаковки.

Принятие решений и обратная связь в системе машинного зрения

Система машинного зрения, проанализировав полученное изображение, принимает решения на основе выявленной информации и направляет соответствующие команды для выполнения дальнейших действий. Это способствует автоматизации производственных процессов, минимизации количества ошибок и совершенствованию алгоритмов работы системы.

Процесс принятия решений включает в себя:

• Констатация соответствия параметрам: Если бутылка воды проходит все проверки и не содержит отклонений от установленных параметров, система генерирует сигнал о соответствии. В этом случае упаковка продолжает движение по производственной линии.

Пример: Бутылка с корректной формой, читаемым кодом Data Matrix и герметичной крышкой направляется на этап упаковки.

• Сортировка бракованной продукции: При обнаружении отклонений от установленных параметров система предпринимает меры для изоляции дефектной продукции.

Пример: Упаковка с поврежденной пленкой или нечитаемым кодом маркировки автоматически перенаправляется в зону брака, где подлежит утилизации или доработке.

• Приостановка производственной линии: В случае выявления системного сбоя (например, повторяющихся ошибок принтера) система инициирует процедуру приостановки работы линии. Это предотвращает массовое производство бракованной продукции.

Пример: Если система фиксирует, что код Data Matrix не наносится на каждую третью бутылку, производственная линия временно останавливается, а оператор получает уведомление о необходимости проверки оборудования.

Обратная связь и оптимизация в системах машинного зрения

Системы машинного зрения не только обнаруживают дефекты, но и непрерывно совершенствуются на основе собранных данных.

Сбор информации о дефектах:

Система регистрирует все выявленные отклонения, включая их частоту и типы. Например, система может отслеживать случаи нечитаемости Data Matrix кода и связывать их с конкретными участками производственной линии, где такие сбои возникают чаще всего.

Улучшение алгоритмов:

Машинное зрение использует накопленные данные для повышения точности обнаружения дефектов и минимизации ложных срабатываний. Например, если система регистрирует ложные сигналы о дефектах из-за бликов на поверхности бутылок, алгоритмы автоматически корректируются для более точного распознавания.

Интеграция с системой предиктивного анализа:

Данные о браке передаются в центральную базу предприятия для анализа и предотвращения подобных случаев в будущем. Например, если система обнаруживает проблемы с маркировкой, вызванные износом принтера, оператор получит уведомление о необходимости его замены до появления массовых дефектов.

Оптимизация производственных процессов:

Обратная связь используется для повышения эффективности всей линии. Например, на основе анализа данных система может изменить параметры освещения, чтобы минимизировать блики на упаковке и улучшить результаты анализа.

В заключение, обратная связь и анализ данных являются неотъемлемой частью работы систем машинного зрения. Они не только обеспечивают мгновенную реакцию на выявленные проблемы, но и позволяют накапливать данные для долгосрочной оптимизации производства, делая его более гибким, точным и экономически выгодным.

Компоненты систем машинного зрения

Камеры и датчики составляют основу систем машинного зрения, обеспечивая сбор визуальных данных. Они отличаются по принципу работы, функциональности и сферам применения, что делает их выбор критически важным для каждой задачи.

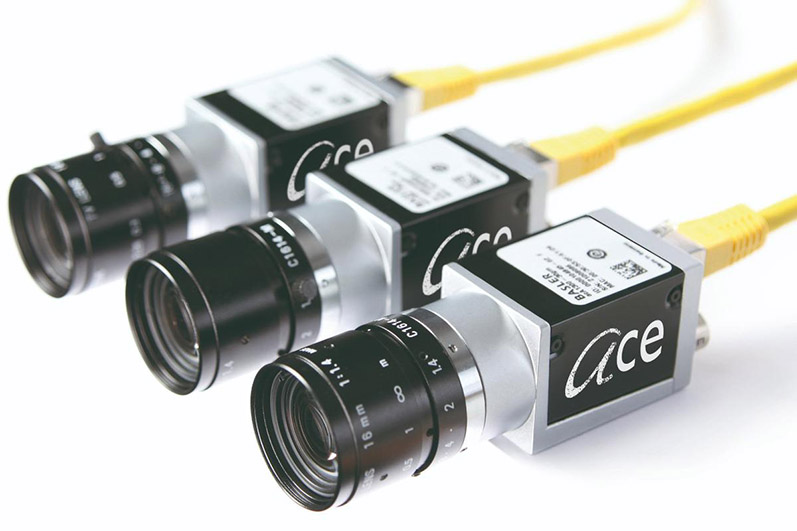

Виды камер и их применение в машинном зрении

Различные типы камер предназначены для решения специфических задач в области машинного зрения. Ниже представлены основные отличия между ними:

Матричные камеры:

• Принцип работы: Захватывают изображение как единое двумерное поле пикселей.
• Область применения: Подходят для анализа статичных объектов или объектов, движущихся со средней скоростью.
• Пример использования: На линии розлива воды матричная камера считывает и проверяет читаемость Data Matrix кода на каждой бутылке. Также применяется для контроля качества маркировки на плоских поверхностях, таких как коробки или этикетки.

Линейные камеры:

• Принцип работы: Сканируют изображение построчно, что позволяет работать с длинными объектами или объектами на высокоскоростных конвейерах.
• Область применения: Используются для анализа непрерывного потока продукции.
• Пример использования: В производстве напитков линейная камера сканирует бутылки, движущиеся со скоростью до 200 единиц в минуту, выявляя дефекты маркировки и целостности упаковки. Также применяется на линиях розлива для контроля длинных, вытянутых объектов, таких как металлические трубы или листы.

3D-сканеры:

• Принцип работы: Создают трехмерные модели объектов, анализируя их форму, объем и геометрию.
• Область применения: Необходимы для точного измерения размеров или обнаружения пространственных дефектов.
• Пример использования: В производстве стеклянной тары 3D-сканеры выявляют микротрещины и искривления, которые не могут быть обнаружены с помощью двумерных камер. Также применяются для проверки автомобильных деталей на наличие неровностей или геометрических отклонений.

Тепловизионные камеры:

• Принцип работы: Захватывают тепловые данные, отображая их в виде изображения.
• Область применения: Используются для анализа объектов, где важен контроль температуры.
• Пример использования: На линии упаковки с вакуумной пленкой тепловизионные камеры определяют зоны с нарушенной герметичностью, анализируя утечки тепла. Также применяются для проверки электронных компонентов на перегрев.

Датчики: Виды и характеристики

Датчики являются фундаментальной составляющей систем машинного зрения, обеспечивая синхронизацию камеры с движением объектов и активизируя процесс захвата изображения. Различия между типами датчиков обусловлены принципами их функционирования, чувствительностью и областями применения.

Оптические датчики:

Принцип работы: Реагируют на отраженный свет от объекта, используя инфракрасное, видимое или ультрафиолетовое излучение для определения присутствия объекта в зоне действия.

Характеристики: Подходят для объектов с хорошими светоотражающими свойствами, но чувствительны к загрязнению (пыль, брызги). Применимы для непрозрачных объектов.

Области применения: Отслеживание положения объектов на конвейере, синхронизация работы камеры с движением конвейера.

Магнитные датчики:

• Принцип работы: Реагируют на магнитное поле, создаваемое объектом (встроенное свойство или магнитный маркер).
• Характеристики: Эффективны для металлических объектов или объектов с магнитными элементами. Независимы от освещения и загрязнений. Неприменимы для немагнитных материалов (пластик, стекло).
• Области применения: Фиксация металлических объектов в сложных условиях (высокая запыленность, низкая освещенность).

Лазерные датчики:

• Принцип работы: Измеряют расстояние до объекта, испуская лазерный луч и регистрируя его отражение.
• Характеристики: Высокая точность (до микрона), пригодны для измерения размеров и позиционирования объектов. Работают с любыми материалами.
• Области применения: Точное позиционирование, построение 3D-моделей, определение формы и расположения объекта с высокой детализацией.

Освещение в системах машинного зрения

Освещение является критически важным элементом систем машинного зрения, непосредственно влияющим на качество получаемого изображения. Выбор типа освещения определяется спецификой решаемой задачи.

Диффузное освещение применяется для обеспечения равномерного освещения и устранения теней. Например, в производстве консервных банок диффузное освещение позволяет избежать бликов от металлической поверхности, что способствует выявлению дефектов.

Направленное освещение используется для акцентирования текстуры и выявления дефектов на поверхности объекта. В производстве стеклянной тары направленное освещение помогает обнаружить трещины и другие повреждения.

Импульсное освещение эффективно при работе с быстродвижущимися объектами, предотвращая размытие изображения. На линии упаковки воды импульсное освещение позволяет зафиксировать четкое изображение бутылок при высокой скорости конвейера.

Каждый тип камеры и датчика обладает уникальными характеристиками и предназначен для решения специфических задач. Сочетание подходящего типа освещения с оптимальным оборудованием обеспечивает максимальную точность и эффективность работы систем машинного зрения. При правильном подборе оборудования, учитывающем особенности производственного процесса, гарантируется высокое качество продукции и минимизация брака.

Процессоры и системы хранения данных в системах машинного зрения

Современные системы компьютерного зрения предъявляют высокие требования к вычислительным ресурсам для обработки больших объемов визуальной информации в режиме реального времени. Каждая составляющая аппаратной инфраструктуры выполняет специализированную функцию, начиная от первичной обработки изображений и заканчивая долговременным хранением данных.

Центральные процессоры (CPU):

Центральные процессоры являются “мозгом” системы и предназначены для выполнения общих задач. Они обрабатывают данные с камер, координируют взаимодействие с датчиками и направляют команды другим устройствам.

Применение: Подходят для задач средней сложности, таких как фильтрация изображений или синхронизация работы компонентов.

Пример: На линии розлива воды CPU анализирует данные с камер для проверки читаемости Data Matrix кода.

Графические процессоры (GPU):

GPU обеспечивают параллельную обработку больших объемов данных, что делает их идеальными для ресурсоемких задач, таких как работа с 3D-моделями и нейронными сетями.

Применение: Используются для сложных визуальных задач, например, построения трехмерных моделей.

Пример: GPU анализирует сканы стеклянных бутылок, выявляя даже незначительные отклонения в форме или текстуре.

Цифровые сигнальные процессоры (DSP):

DSP обрабатывают данные в режиме реального времени, обеспечивая мгновенную реакцию системы. Они идеально подходят для задач, где критична скорость обработки, например, на высокоскоростных конвейерах.

Применение: Используются для синхронизации работы камеры и манипуляторов.

Пример: На линии упаковки консервных банок DSP обеспечивает точное удаление бракованных изделий с высокой скоростью.

FPGA (Полевые программируемые вентильные матрицы):

FPGA позволяют создавать специализированные решения для уникальных задач, настраиваемые под конкретные требования системы.

Применение: Подходят для специфических процессов, например, анализа тепловых данных.

Пример: FPGA анализирует данные с тепловизоров, выявляя утечки воздуха в вакуумной упаковке.

Системы Хранения Данных: от Локального Доступа до Облачных Технологий

Локальные хранилища: Данные, требующие немедленной обработки, могут быть эффективно хранены на локальных серверах.

Применение: Ситуации, где скорость доступа к данным является критически важной.

Пример: Системы видеонаблюдения на линии розлива воды используют локальное хранилище для мгновенного анализа каждого объекта.

Сетевые Хранилища (NAS): NAS-системы обеспечивают централизованный доступ к данным, упрощая управление и анализ информации на уровне предприятия.

Применение: Объединение данных с различных производственных линий.

Пример: На заводе изображения всех бракованных изделий передаются в NAS для выявления инженерами систематических проблем.

Облачные Хранилища: Облачные платформы предоставляют долговременное хранение и удаленный доступ к данным, что делает их идеальными для стратегического анализа и оценки производительности.

Применение: Хранение больших объемов данных и удаленный анализ.

Пример: Информация о качестве продукции со всех заводов компании хранится в облаке, позволяя руководству сравнивать эффективность различных производственных линий.

Интеграция аппаратного обеспечения: практический пример

В данном примере демонстрируется интеграция аппаратного обеспечения для автоматизированной линии розлива воды высокой производительности.

Центральный процессор с цифровой обработкой сигналов (DSP) координирует работу камер контроля качества и манипуляторов, отвечающих за удаление бракованных упаковок. Графический процессор (GPU) обеспечивает ускоренную обработку изображений Data Matrix кодов, что критично при высокой загруженности линии.

Сетевой накопитель данных (NAS) хранит информацию о дефектах упаковки, предоставляя инженерам данные для анализа причин брака.

Эффективная работа процессоров и систем хранения данных в тесном взаимодействии обеспечивает точность, скорость и надежность систем машинного зрения. Выбор оптимальных компонентов напрямую влияет на эффективность работы системы на производственной линии.

Задачи машинного зрения в промышленности

Машинное зрение стало основным инструментом для автоматизации и оптимизации процессов на производстве. Оно позволяет выполнять сложные задачи с высокой точностью и минимальным участием человека.

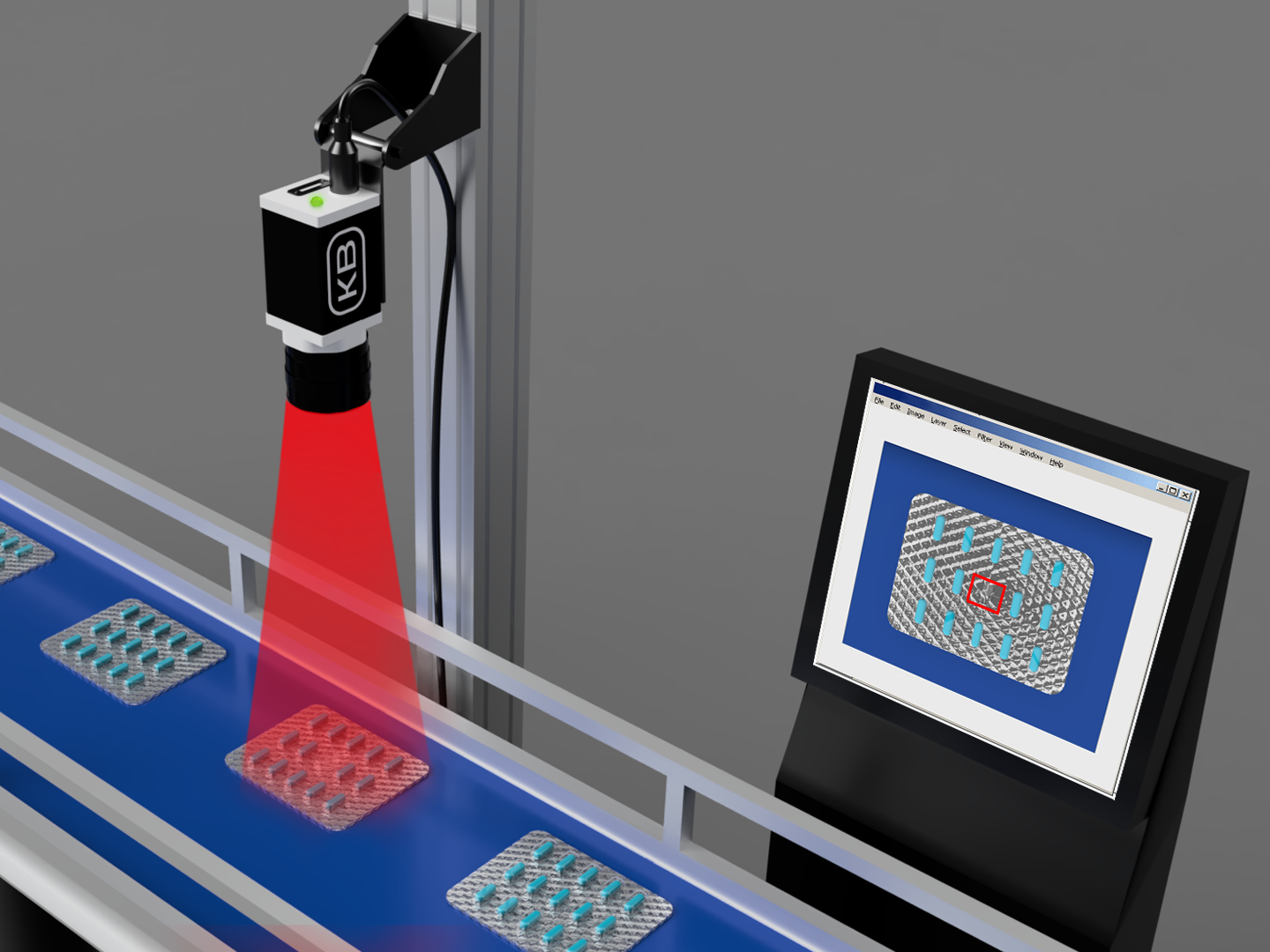

Контроль качества продукции с использованием машинного зрения

Применение технологий машинного зрения позволяет осуществлять точный контроль качества продукции в соответствии с установленными стандартами.

Принцип работы:

Камеры визуально фиксируют каждое изделие, после чего специализированное программное обеспечение анализирует различные параметры, включая геометрическую форму, цветовые характеристики, текстуру поверхности и наличие надписей или маркировки.

Пример использования:

На производстве бутилированной воды система машинного зрения проверяет читаемость Data Matrix кодов на упаковке, герметичность пленки и надежность фиксации крышек. В случае обнаружения нечитаемого кода или неправильной установки крышки, продукция направляется в зону брака либо на доработку.

Преимущества использования машинного зрения:

• Исключение субъективного фактора человека.
• Минимизация процента бракованной продукции.
• Высокая скорость проверки крупных партий изделий.

Обнаружение и ликвидация дефектов

Системы компьютерного зрения обеспечивают быстрое выявление дефектов на производственной линии, минимизируя тем самым их негативное воздействие на технологический процесс.

Принцип работы:

Алгоритмы в режиме реального времени анализируют поступающие изображения, обнаруживая трещины, вмятины, деформации и другие отклонения от заданных параметров.

Пример применения:

В процессе производства стеклянной тары система с использованием 3D-сканеров выявляет микротрещины на бутылках. Бракованная продукция автоматически удаляется с линии роботизированным манипулятором.

Преимущества использования:

• Повышение уровня безопасности (например, предотвращение использования поврежденной тары).
• Снижение затрат, связанных с переработкой бракованной продукции.
• Возможность оперативного корректирования настроек оборудования для устранения причин возникновения дефектов.

Мониторинг оборудования и производственных процессов

Системы машинного зрения играют важную роль в обеспечении надежной и эффективной работы оборудования. Они позволяют осуществлять постоянный мониторинг состояния узлов, выявляя отклонения от нормы и предупреждая возможные поломки.

Принцип работы основан на анализе данных, получаемых с помощью камер и датчиков. Эти устройства регистрируют движение деталей, положение элементов конструкции, а также параметры технологического процесса, например, поток продукции на конвейере.

В качестве примера можно привести систему машинного зрения, используемую на линии по производству упаковки. Она отслеживает положение деталей конвейера и сигнализирует о необходимости замены изношенных компонентов, что позволяет предотвратить аварийные ситуации.

Применение систем машинного зрения приводит к ряду существенных преимуществ:

• Минимизация простоев оборудования за счет своевременного выявления и устранения неисправностей.
• Увеличение срока службы оборудования благодаря предупреждению износа и повреждений.
• Оптимизация планирования ремонтно-профилактических работ, основанная на данных о состоянии оборудования.

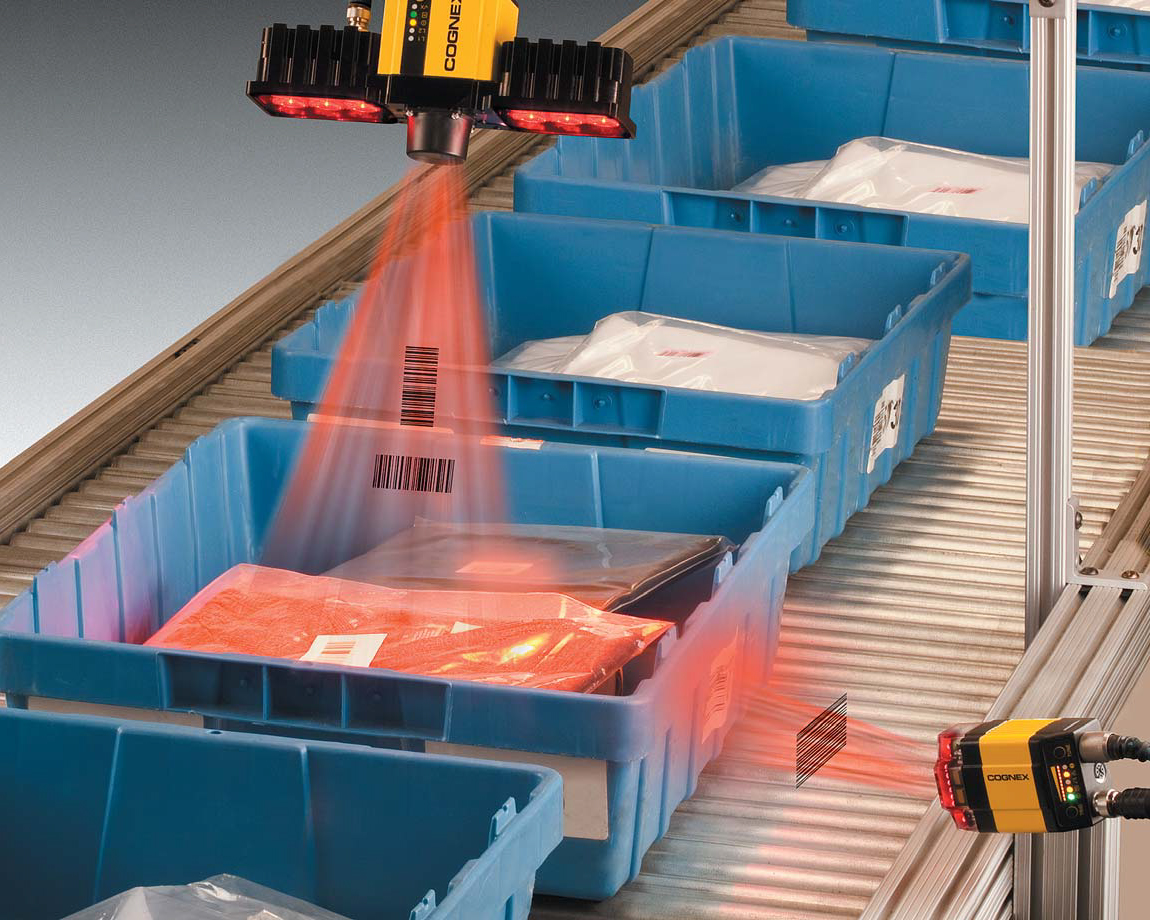

Управление автоматизированными системами

Машинное зрение находит широкое применение в интеграции с роботизированными системами и другими видами автоматов для выполнения задач, требующих точного позиционирования объектов.

Принцип работы:

Система визуально идентифицирует объект и передает собранные данные роботу для осуществления соответствующего действия, такого как сборка или перемещение.

Пример использования:

На производственной линии сортировки система машинного зрения обнаруживает повреждение упаковки консервов и посылает сигнал роботизированному манипулятору, который удаляет ее с конвейера.

Преимущества применения:

• Повышенная точность и отсутствие ошибок в работе.
• Увеличение производительности за счет автоматизации рутинных операций.
• Возможность работы в опасных или экстремальных условиях, недоступных для человека (высокие температуры, присутствие токсичных веществ).

Сбор и анализ данных для оптимизации производственных процессов

Системы машинного зрения обладают не только аналитическими, но и сборами возможностями, позволяющими оптимизировать производственные процессы в долгосрочной перспективе.

Принцип работы:

Информация о выявленных дефектах, производительности линии, а также других значимых параметрах фиксируется и передается в централизованную базу данных для последующего анализа.

Пример:

Анализ данных о браке на линии розлива воды показал, что основная часть дефектов связана с износом принтера для нанесения маркировки. На основании полученных данных система рекомендует заменить оборудование, чтобы предотвратить дальнейшие проблемы.

Преимущества:

• Повышение качества продукции.
• Сокращение затрат за счет предупреждения массового брака.
• Принятие обоснованных стратегических решений на основе достоверной информации.

Примеры применения машинного зрения

Системы машинного зрения широко применяются в различных промышленных секторах, способствуя автоматизации производственных процессов, снижению влияния человеческого фактора и повышению точности выполнения операций. Далее будут представлены детальные примеры использования данной технологии.

Автоматизированный контроль качества продукции на конвейере

Системы машинного зрения играют решающую роль в обеспечении автоматического контроля качества продукции на производственных линиях.

Принцип работы:

Камеры, установленные на линии, непрерывно сканируют движущиеся изделия, осуществляя анализ таких параметров, как целостность упаковки, герметичность швов и точность маркировки.

Пример применения:

На линии розлива воды система машинного зрения проверяет:

• Считываемость Data Matrix кода на каждой бутылке.
• Герметичность пленки для предотвращения утечки жидкости.
• Надежность фиксации крышки.

Результат:

Все изделия, не соответствующие установленным стандартам качества, автоматически удаляются с конвейера и направляются на доработку или утилизацию.

Интеграция машинного зрения в системы роботизированной манипуляции

Интеграция машинного зрения в роботизированные системы открывает возможности для выполнения задач, требующих высокой точности позиционирования и взаимодействия с объектами.

Принцип работы:

С помощью камер система анализарует форму, размеры и расположение объектов, передавая полученные данные роботу для выполнения соответствующего действия.

Пример:

На линии сортировки робот-манипулятор, оснащенный системой машинного зрения:

• Определяет дефектные упаковки.
• Удаляет их с конвейера без остановки производственного процесса.
• Перемещает годные изделия на следующий этап упаковки.

Результаты:

Использование этой технологии приводит к увеличению скорости сортировки и снижению количества ошибок, связанных с человеческим фактором.

Мониторинг соблюдения правил техники безопасности с помощью машинного зрения

Система машинного зрения может эффективно использоваться для контроля и обеспечения соблюдения правил техники безопасности на промышленных предприятиях, способствуя профилактике инцидентов.

Принцип работы:

Камеры, установленные на производстве, осуществляют постоянный мониторинг сотрудников, анализируя их действия в режиме реального времени на предмет соответствия установленным стандартам безопасности.

Пример применения:

На производственном предприятии система машинного зрения может:

• Выявлять сотрудников, не использующихREQUIRED средства индивидуальной защиты (СИЗ), такие как каски.
• Автоматически блокировать работу оборудования в случае обнаружения человека в опасной зоне.
• Немедленно уведомлять ответственных лиц о нарушениях.

Результаты внедрения:

Использование системы машинного зрения для мониторинга техники безопасности приводит к:

• Значительному снижению риска несчастных случаев.
• Повышению общего уровня безопасности на производстве.

Автоматизация сортировки и логистики с помощью машинного зрения

Машинное зрение находит широкое применение в автоматизации процессов сортировки и учета товаров на складах и в логистических центрах.

Принцип работы:

Система, основанная на машинном зрении, способна идентифицировать объекты, считывать штрих-коды и маркировку, а также регистрировать местоположение продукции.

Пример применения:

В условиях логистического центра система машинного зрения может:

• Автоматически определять габариты и вес упаковок.
• Направлять продукцию на соответствующие линии обработки.
• Классифицировать товары по категориям или пунктам назначения.

Результаты внедрения:

Использование систем машинного зрения приводит к оптимизации процесса обработки заказов, минимизации ошибок в учете и логистических операциях.

Применение компьютерного зрения в различных отраслях промышленности

Компьютерное зрение находит широкое применение в различных сферах деятельности, демонстрируя свою универсальность и эффективность.

В фармацевтической промышленности:

Система компьютерного зрения используется для контроля качества лекарственных препаратов. Она способна выявлять дефекты на поверхности таблеток, такие как сколы и царапины, а также проверять целостность упаковки и точность маркировки.

В автомобилестроении:

Технология применяется для проверки качества сборки автомобилей и точности сварных швов. Компьютерное зрение анализирует геометрию деталей и обнаруживает мельчайшие дефекты лакокрасочного покрытия.

В пищевой промышленности:

Системы компьютерного зрения используются для контроля качества упакованной продукции. Например, на линиях упаковки мяса они способны обнаружить малейшие разрывы вакуумной пленки.

Эти примеры свидетельствуют о том, что компьютерное зрение является мощным инструментом автоматизации и улучшения процессов контроля качества в различных отраслях.

Разграничение понятий “машинное зрение”, “компьютерное зрение” и “техническое зрение”.

Несмотря на кажущуюся схожесть, понятия “машинное зрение”, “компьютерное зрение” и “техническое зрение” обладают своими специфическими характеристиками, целями и сферами применения. Их дифференциация позволяет точнее определить область эффективности каждой из этих технологий.

Машинное зрение (Machine Vision) представляет собой технологию, направленную на решение практических задач в рамках промышленных и производственных процессов. Основная задача машинного зрения – интеграция аппаратных и программных средств для автоматизации контроля качества, управления производственными линиями и выполнения других производственных операций.

Ключевые особенности:

• Ориентация на обработку данных в режиме реального времени.
• Неотъемлемая интеграция с промышленным оборудованием (роботами, конвейерами).
• Использование специализированных камер, датчиков и систем освещения.

Пример: На линии розлива воды машинное зрение осуществляет проверку маркировки, герметичности и формы каждой упаковки, передавая команды на доработку или сортировку бракованной продукции.

Компьютерное зрение (Computer Vision) – это более широкая научная дисциплина, изучающая методы обработки и анализа изображений для создания систем, способных “понимать” визуальную информацию. В отличие от машинного зрения, компьютерное зрение не ограничивается промышленной сферой.

Ключевые особенности:

• Акцент на алгоритмах, нейронных сетях и машинном обучении.
• Широкий спектр применения: от распознавания лиц до медицинской диагностики.
• Нацеленность на создание универсальных систем анализа изображений.

Пример: В медицинских исследованиях компьютерное зрение используется для анализа рентгеновских снимков и выявления признаков заболеваний, таких как опухоли.

Техническое зрение – термин, который в русскоязычной практике часто используется как синоним машинного зрения, но иногда может иметь более узкий смысл, связанный с применением в инженерных задачах.

Ключевые особенности:

• Упор на визуальный контроль объектов и процессов.
• Использование простых систем для решения конкретных задач.
• Часто ограничивается локальными приложениями.

Пример: На заводе техническое зрение может применяться для визуального контроля качества сварных швов на автомобильных деталях.

Критерий	Машинное зрение	Компьютерное зрение	Техническое зрение
Цель	Автоматизация производственных задач	Универсальный анализ изображений	Контроль в инженерных приложениях
Фокус	Интеграция с оборудованием	Разработка алгоритмов	Локальные инженерные задачи
Применение	Промышленность, производство	Широкий спектр (медицина, ИИ)	Автомобилестроение, контроль процессов
Технологии	Камеры, датчики, программное обеспечение	Машинное обучение, нейронные сети	Простые алгоритмы и устройства



Машинное зрение преимущественно нацелено на применение в промышленной сфере и интеграцию с производственными линиями. Компьютерное зрение представляет собой более общую и теоретическую платформу, обладающую широким спектром применений в различных областях. Техническое зрение, как правило, используется для решения узкоспециализированных задач в инженерной практике.

Понимание этих различий позволяет сделать обоснованный выбор инструментов в зависимости от поставленных целей.

Преимущества машинного зрения

Машинное зрение представляет собой мощный инструмент, способствующий существенному повышению эффективности и точности промышленных процессов. Его преимущества становятся очевидными при рассмотрении конкретных примеров, демонстрирующих, как данная технология решает практические задачи.

Повышение точности и стабильности производства

Системы машинного зрения минимизируют риск брака за счет тщательного анализа каждого объекта.

Пример: На линии упаковки молочной продукции система контролирует герметичность пакетов, выявляя малейшие утечки жидкости, которые могут остаться незамеченными при ручном контроле.

Результат:

• Гарантированное соответствие продукции стандартам качества.
• Предотвращение порчи товара на полках магазинов.

Снижение затрат и рисков, связанных с человеческим фактором

Погрешности неизбежны при выполнении рутинных задач. Машинное зрение исключает подобные проблемы, минимизируя расходы на исправление брака.

Пример: В производстве хлебобулочных изделий ручной контроль герметичности упаковки заменен системой машинного зрения, выявляющей разрывы на пленке с точностью до 0,1 мм.

Результат:

• Сокращение затрат на ручной труд.
• Исключение ошибок, связанных с усталостью персонала.
• Повышение производительности.

Увеличение производительности

Высокая скорость обработки данных позволяет системам машинного зрения существенно ускорять производственные процессы.

Пример: На линии сборки электроники камеры контролируют правильность установки микросхем на платах, проверяя до 500 деталей в минуту, что значительно превосходит возможности человека.

Результат:

• Увеличение объема выпускаемой продукции.
• Сокращение времени обработки каждой единицы.

Гибкость и возможность адаптации под новые задачи

Машинное зрение легко адаптируется к новым видам продукции или технологическим процессам без значительных капиталовложений.

Пример: На линии производства напитков система, изначально контролировавшая только герметичность крышек, была перенастроена для проверки нанесения QR-кодов на упаковку в соответствии с новыми требованиями.

Результат:

•  Быстрая адаптация к изменениям на производстве.
• Отсутствие необходимости замены оборудования.

Работа в экстремальных условиях, недоступных для человека

Технологии машинного зрения позволяют выполнять задачи в опасных или недоступных для человека условиях.

Пример: В металлургическом производстве камеры с тепловизорами контролируют состояние сварных швов в условиях высокой температуры и задымления, где присутствие оператора невозможно.

Результат:

1. Обеспечение безопасности сотрудников.
2. Надежный контроль качества в сложных условиях.

Машинное зрение – это не просто удобный инструмент, а реальное решение для повышения точности, скорости и безопасности промышленных процессов. Благодаря своей гибкости и надежности, данная технология становится незаменимой в современной производственной среде.

Внедрение систем машинного зрения: вызовы и пути их преодоления

Внедрение систем машинного зрения сопряжено с рядом трудностей, требующих тщательного анализа и продуманных решений.

Во-первых, внедрение связано с значительными финансовыми затратами. Необходимость приобретения камер, датчиков, серверного оборудования, программного обеспечения и его интеграции с существующей инфраструктурой может оказаться обременительной, особенно для предприятий малого и среднего бизнеса.

Для минимизации рисков рекомендуется проводить предварительный анализ производственных задач и внедрять технологию поэтапно, начиная с приоритетных процессов.

Во-вторых, настройка и интеграция систем машинного зрения представляют собой сложный технический процесс. Требуется точная синхронизация работы камер, датчиков и программного обеспечения с уже существующими производственными линиями. Возможны трудности, связанные со специфическими условиями производства, например, бликами от упаковки или нестандартными формами изделий.

Для успешного преодоления этих сложностей целесообразно привлекать опытных интеграторов и создавать тестовую зону на производстве для отработки параметров системы до её полноценного запуска.

В-третьих, внедрение систем машинного зрения требует наличия квалифицированных специалистов. Необходимы сотрудники, способные настраивать оборудование, обслуживать его и анализировать полученные данные. Отсутствие таких кадров может замедлить внедрение.

Для решения этой проблемы предприятия могут организовать обучение своих сотрудников или обратиться к компаниям, оказывающим услуги по настройке и поддержке оборудования машинного зрения.

Перспективы развития компьютерного зрения

Внедрение технологий искусственного интеллекта и машинного обучения открывает новые возможности для развития компьютерного зрения. Алгоритмы становятся всё более интеллектуальными, приобретая способность к самообучению и адаптации к изменяющимся условиям.

Интеграция с искусственным интеллектом:

Благодаря машинному обучению системы компьютерного зрения способны самостоятельно выявлять новые паттерны и аномалии.

Пример: Система контроля качества упаковки продуктов сможет идентифицировать новые типы дефектов на основе анализа накопленных данных.

Результат: Повышение точности обнаружения дефектов и минимизация ошибок без необходимости ручной корректировки параметров системы.

Развитие автономных систем:

Компьютерное зрение играет ключевую роль в создании полностью автоматизированных производственных линий.

Пример: На заводе по производству автомобильных компонентов система компьютерного зрения не только контролирует качество продукции, но и управляет роботами-манипуляторами, осуществляя сортировку и упаковку.

Результат: Снижение зависимости от человеческого фактора, минимизация рисков ошибок и повышение общей производительности.

Расширение сферы применения:

Компьютерное зрение уже нашло применение в медицине, логистике и сельском хозяйстве, но его потенциал гораздо шире.

Пример: В строительстве системы компьютерного зрения могут использоваться для анализа качества сборки конструкций и соответствия стандартам.

Результат:*Расширение функциональных возможностей технологии и ее адаптация к задачам, ранее не поддающимся автоматизации.

Заключение

Машинное зрение является ключевой технологией для поддержания конкурентоспособности в условиях динамично развивающегося рынка.

Использование этой технологии позволяет предприятиям:

• Оптимизировать расходы за счет автоматизации рутинных операций.
• Повысить качество продукции посредством точного контроля на всех этапах производства.
• Ускорить производственный процесс, сохраняя при этом стабильность и безопасность.

Несмотря на наличие определенных сложностей при внедрении, грамотно подобранные решения гарантируют быструю окупаемость инвестиций. С каждым годом возможности машинного зрения расширяются, делая его доступным для различных отраслей, включая пищевую промышленность, здравоохранение и строительство.

В заключение, для предприятий, стремящихся к повышению эффективности, гибкости и готовности к будущим вызовам, инвестиции в машинное зрение являются выгодными и перспективными.
