Данная система машинного зрения, предназначена для контроля геометрических параметров пластмассовых изделий на производстве и осуществляет проверку соответствия формы деталей эталонному образцу. Система разработана для эксплуатации квалифицированными специалистами и оснащена функцией автоматического выбора образца для сравнения из предварительно заданного набора.
Установка обеспечивает выполнение следующих функций:

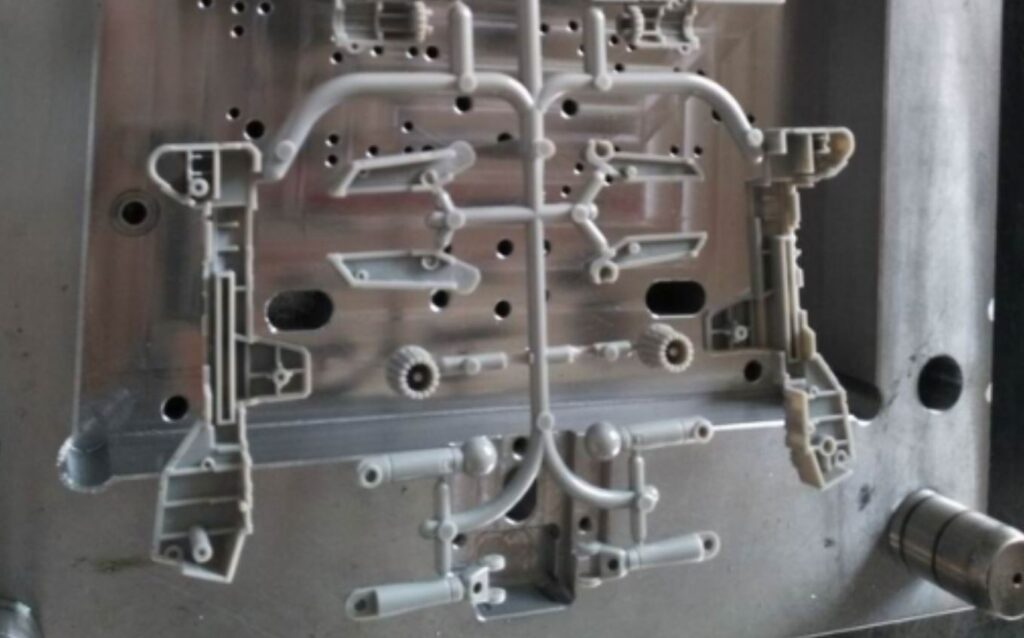

- Сканирование непрозрачных пластмассовых отливок и получение 3D профилей их лицевой и оборотной стороны;
- Ведение локальной базы данных образцов для сравнения;
- Проведение сравнения профилей отливки с профилями образца;
- Предоставление оператору визуального изображения профилей образца и отливки с отмеченными различиями.
Состав установки
- контроллер управления и синхронизации, построенный на базе контроллера NI cRIO;
- ШВП привод перемещения подвижного стола, производства Festo;
- 3D сканер SICK Ranger;
- фиолетовый линейный лазер Z-Laser;
- панельный компьютер для организации пользовательского интерфейса.
Характеристики системы
- Максимальные габаритные размеры контролируемой отливки: 540 x 300 x 65 мм;
- Разрешающая способность сканирования по длине и ширине отливки: 0.20 мм;
- Разрешающая способность по высоте отливки: 0.15 мм.
